Lưu ý trước khi lắp đặt

• Đặt các tấm nẹp/ốp đã tháo ra ở nơi an toàn, tránh làm trầy xước táp lô hoặc nội thất xe.
• Dọn dẹp ngay vỏ dây điện hoặc rác thải phát sinh trong quá trình đi dây, không để sót lại trong xe.
• Phần dây điện bên trong xe phải được bọc cách điện và cố định chắc chắn để tránh chập điện gây hư hỏng khác.
• Tránh để dây điện ảnh hưởng đến trục vô-lăng, chân ga, bàn đạp và các bộ phận điều khiển đang hoạt động của xe.
• Kiểm tra và đếm đủ số lượng phụ kiện tương ứng trước khi lắp đặt.
• Hộp điều khiển chính có thể đấu trực tiếp nguồn 12V để kiểm tra dải đèn LED và các phụ kiện đèn khác.
• Kiểm tra xem 3 màu cơ bản (đỏ, xanh lá, vàng) có bị thiếu màu hoặc đứt đoạn hay không.
• Sau khi kiểm tra không có vấn đề mới được lắp đặt; không được bẻ gập mạnh dải đèn.
• Dải đèn chưa qua kiểm tra khi lắp đặt sẽ không được bảo hành nếu phát sinh lỗi.
• Có thể cắt dải đèn; nếu màu ở đoạn cuối không đều hoặc mất đồng bộ sau khi cắt, có thể cắt tỉa thêm khoảng 2mm.
• Phải tắt máy xe khi lắp dây và hộp điều khiển, tránh đấu nối khi đang có điện (hot-swap) làm hỏng thiết bị hoặc phụ kiện khác.
• Vị trí lắp đèn (dải viền, tay nắm/hộc để đồ, đèn hốc chân…) cần điều chỉnh theo thực tế từng xe; vị trí trong tài liệu này chỉ mang tính tham khảo

Kiểm tra chức năng sản phẩm

• Điều khiển: bằng nút bấm vật lý, ứng dụng mini (applet) hoặc APP điện thoại.
• Đấu nối nguồn hộp điều khiển chính: dây “nguồn âm (GND)” nối vào điểm tiếp mát/dây mát; dây nguồn +12V nối vào nguồn ACC của xe.
• Đấu nối nguồn hộp điều khiển phụ: dây “nguồn âm (GND)” nối vào điểm tiếp mát/dây mát; dây nguồn +12V nối vào nguồn ACC hoặc nguồn thường trực 12V của xe.

2-4. Kiểm đếm phụ kiện và lắp hộp điều khiển chính trước

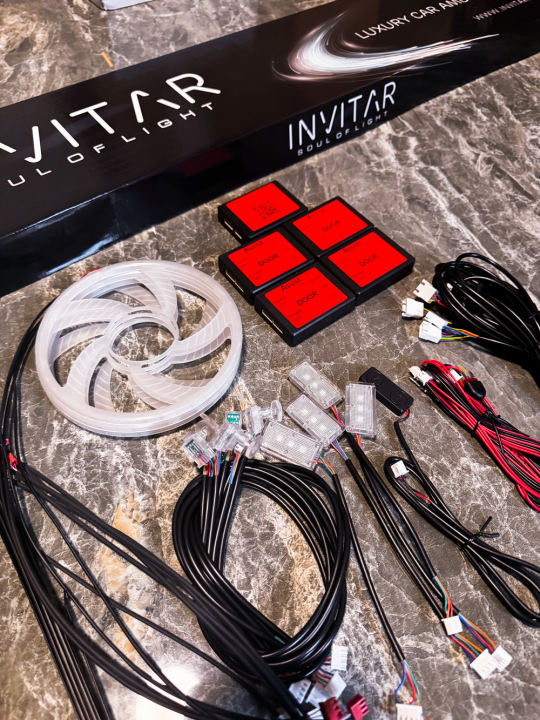

Danh sách phụ kiện: LED-25cm x1, LED-90cm x1, LED-75cm x4, Đèn chiếu chân (Foot light) x4, Đèn hộc để đồ (Storage light) x2, Đèn tay nắm cửa (Handle light) x2, Bộ điều khiển chính Host x1, Bộ điều khiển phụ Assist x4, Dây nguồn (Power cord), Dây nguồn cửa (Power cord Door), Dây chia 1 ra 4 (1in4), Dây chia 1 ra 2 (1in2), Nút bấm (Button).

2-5. Đấu nối dây bộ điều khiển chính

Đèn chiếu chân (Foot light) nối qua dây chia 1 ra 4 (1in4) và Nút bấm (Button) vào Host (bộ điều khiển chính).

Host nhận nguồn từ Dây nguồn (Power cord) với hai đầu GND- và ACC; ngõ ra kết nối tới dây chia 1 ra 2 (1in2) để cấp cho dải LED và Màn hình điều khiển (Screen control).

Tùy chọn thêm (ADD): Micro (Microphone), Hộp điều khiển giọng nói (Voice box), Dây giọng nói (Voice wire), Loa kèn (Trumpet).

Bộ điều khiển phụ Assist nhận tín hiệu và cấp nguồn cho Đèn hộc để đồ (Storage light), Đèn tay nắm (Handle light), dây Cửa (Door) nối tới dải LED và Đèn loa kèn tùy chọn (Trumpet light *ADD*)

3. Lắp đặt hộp điều khiển chính

3-1.

Trước tiên, tìm hộp cầu chì nguồn của xe, xác định cầu chì ACC12V (ACC12V là nguồn điện sẽ về 0V khi rút chìa khóa hoặc chuyển công tắc về vị trí OFF). Nối dây nguồn +12V của bộ dây hộp điều khiển chính vào vị trí này; nối dây “nguồn âm (GND)” của bộ dây hộp điều khiển chính vào điểm tiếp mát hoặc dây mát của xe. Sau đó kết nối vào hộp điều khiển chính và đặt tại vị trí phù hợp để cố định (lưu ý: không đặt hộp điều khiển chính ở cửa gió điều hòa, để tránh ảnh hưởng tới hiệu ứng nhấp nháy theo nhịp nhạc).

3-2. Lắp đèn viền táp lô trung tâm

(Kết nối với “Khu vực 1 / Đèn viền táp lô trung tâm”): Trước tiên tháo nẹp trang trí táp lô trung tâm cùng phần bập bênh (rocker) để đi dây cho đèn viền, sau đó lắp dải đèn vào khe hở của táp lô trung tâm. Nếu khe quá chật, cắt bỏ lớp keo nến ở mặt sau dải đèn rồi lắp vào thanh đèn và cố định bằng vít. Vị trí lắp đặt khác nhau tùy theo từng dòng xe — vị trí thực tế trên xe sẽ là chuẩn.

3-3. Lắp đèn hốc để chân

(Kết nối với “Khu vực 2 / Hốc để chân”): Đi dây cho đèn hốc để chân. Kéo dây đến bốn đèn hốc để chân và cố định chúng vào đúng vị trí.

4. Lắp đặt hộp điều khiển phụ

4-1.

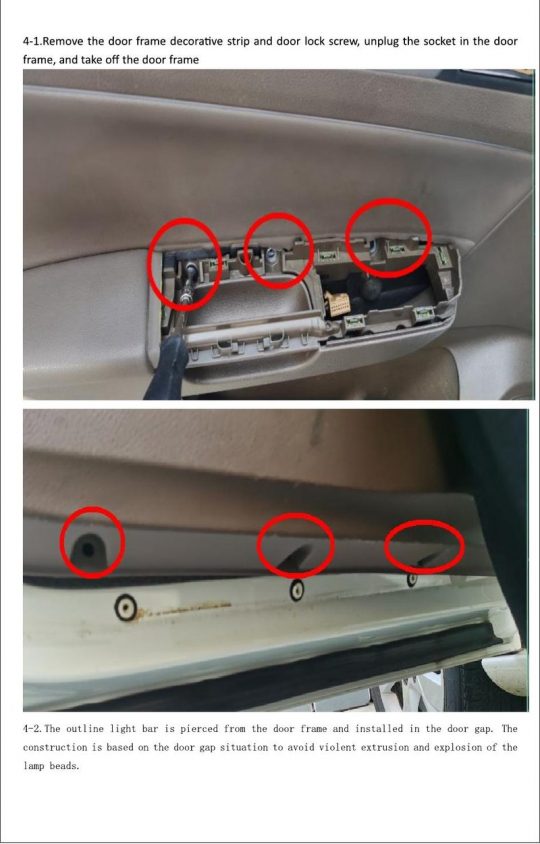

Tháo nẹp trang trí khung cửa và vít khóa cửa, rút giắc cắm bên trong khung cửa, sau đó tháo khung cửa ra.

4-2.

Dải đèn viền được luồn xuyên qua khung cửa và lắp vào khe hở của cửa. Việc thi công cần dựa theo tình trạng khe hở thực tế của cửa, tránh ép mạnh gây bung hoặc vỡ hạt đèn.

Các bước minh họa: Tháo vít → Tách khe hở → Cắt dải đèn LED theo chiều dài cần thiết → Lắp vào khe hở và khôi phục lại nguyên trạng.

Tấm ốp cửa thuộc loại dán bằng keo nến — cắt bỏ lớp nắp keo nến, cố định bằng vít phía trên.

4-3.

Đèn tay nắm cửa và đèn hộc để đồ cần được lắp bằng cách khoét lỗ. Vị trí khoét lỗ của đèn tay nắm thường hướng lên trên, và cần được giấu kín sao cho chỉ nhìn thấy ánh sáng chứ không nhìn thấy đèn. Đèn hộc để đồ cũng có thể khoét lỗ hướng lên trên hoặc từ bên hông ra phía sau.

4-4.

Tìm nguồn điện thường trực 12V (hoặc ACC12V), nối dây nguồn +12V của bộ dây hộp điều khiển phụ vào đây; tìm dây tiếp mát và nối dây “nguồn âm (GND)” của bộ dây hộp điều khiển phụ vào đó. Sau khi hoàn tất đấu nối, chưa vội khóa khung cửa lại — hãy thực hiện kiểm tra cấp nguồn cơ bản trước (kiểm tra bộ điều khiển hoạt động bình thường, màu sắc dải đèn đồng nhất, các đèn đồng bộ với nhau).

Lưu ý: Cả bốn cửa phải thống nhất cùng loại nguồn — nghĩa là cả bốn cửa cùng lấy “nguồn thường trực 12V” hoặc cả bốn cửa cùng lấy “ACC12V”.

5. Lắp đặt loa (tùy chọn)

5-1.

Xác định vị trí loa gốc trên tấm ốp cửa và căn chỉnh cho khớp (không được dán loa mới đè lên loa gốc của xe để tránh phát ra tiếng ồn bất thường).

5-2.

Xác định vị trí và cố định loa bằng keo nến.
