Mạch mở rộng xi nhan ô tô là một nhóm module điện tử dùng để thay đổi hoặc mở rộng vùng hiển thị tín hiệu báo rẽ trên xe, trong khi vẫn giữ chức năng xi nhan cơ bản. Nhu cầu này xuất hiện rõ trên thị trường phụ kiện hiện nay: các đơn vị đang bán module “tăng diện tích xi nhan”, “mở rộng vùng sáng”, “plug & play”, đặc biệt cho những mẫu xe có vùng báo rẽ nguyên bản nhỏ hoặc người dùng muốn tín hiệu dễ nhận biết hơn.

INVITAR hiện cũng liệt kê nhóm “chuyển xi nhan” cho nhiều dòng xe như Limo Green, MPV7, Xforce, Destinator, Tucson, Santa Fe, Custin… Tuy nhiên, không nên xem đây là một loại mạch dùng chung. Mỗi xe có thể khác giắc, vị trí đèn, tải và logic điều khiển. Vì vậy bài này đóng vai trò pillar: giải thích nguyên lý, các kiến trúc thường gặp, cách chọn, các bước lắp và những lỗi tư duy cần tránh.

Điểm cần nhớ: “mở rộng xi nhan” không đồng nghĩa “tăng công suất bóng”. Phần lớn giải pháp hiện đại tác động vào logic điều khiển vùng LED, ví dụ chuyển một vùng demi/định vị sang nháy theo tín hiệu báo rẽ trong một trạng thái nhất định.

Mạch mở rộng xi nhan ô tô hoạt động ở đâu?

Ở mức khái niệm, module nằm giữa tín hiệu của xe và phần đèn cần điều khiển. Một đầu nhận thông tin như xi nhan trái/phải, demi, phanh hoặc trạng thái liên quan; bên trong xử lý logic; đầu ra điều khiển vùng LED để tạo hành vi mong muốn.

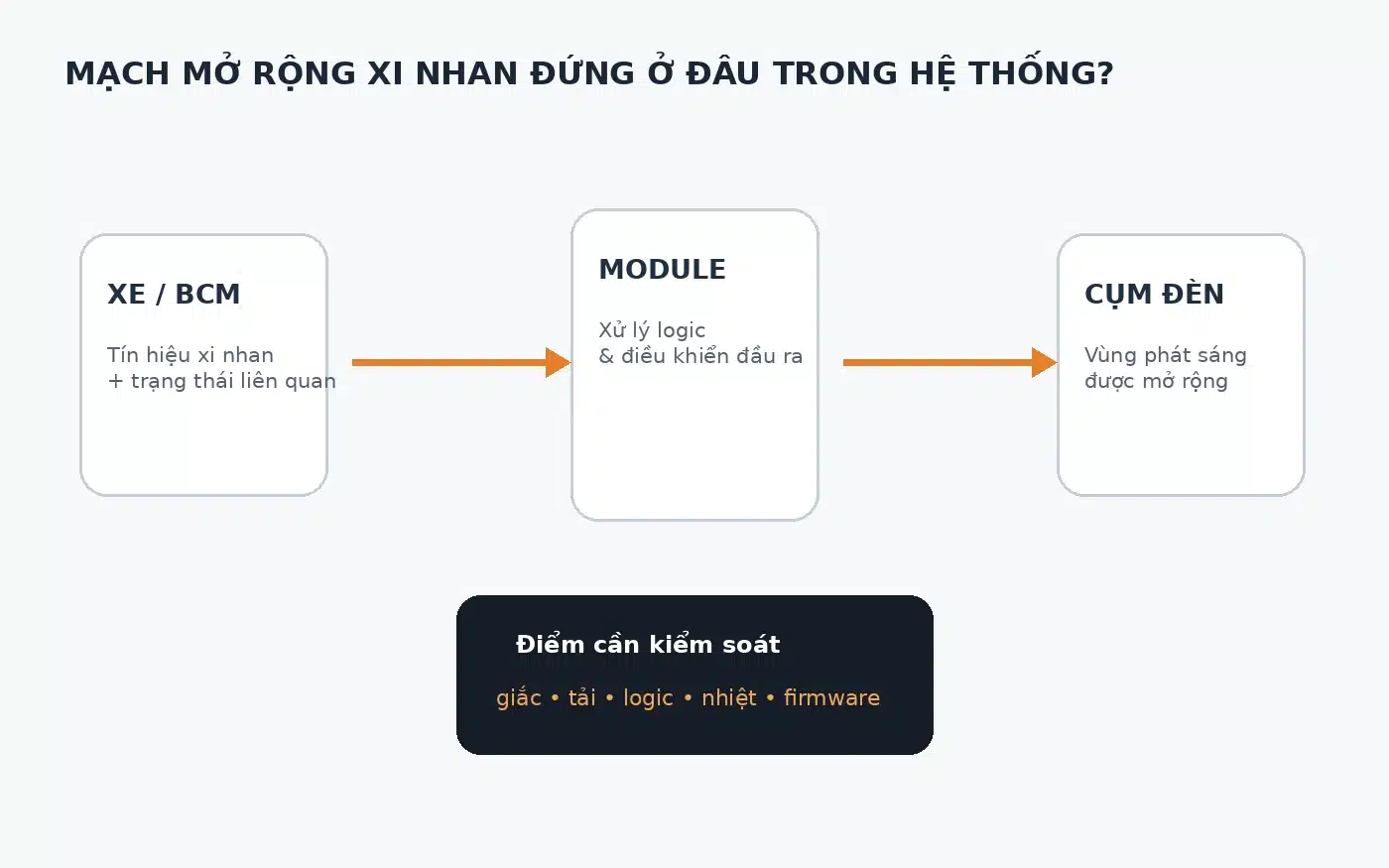

nguyên lý mạch mở rộng xi nhan ô tô giữa BCM và cụm đèn — Sơ đồ khái niệm: tín hiệu xe đi vào module, module xử lý logic rồi điều khiển vùng đèn mở rộng.

Trên xe đời mới, không nên mặc định tín hiệu là 12V tĩnh đơn giản. BCM có thể giám sát tải, dùng PWM hoặc kiểm tra trạng thái mạch. Vì vậy một module được thiết kế riêng theo xe thường có lợi thế hơn giải pháp “đấu một relay là xong”.

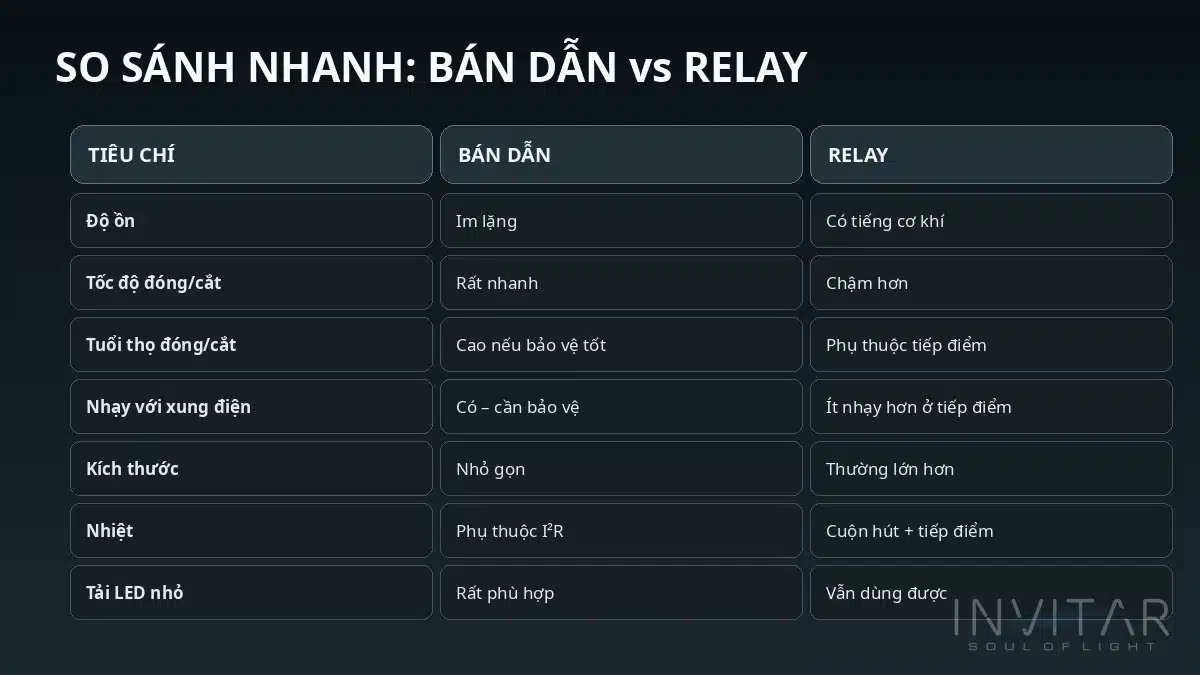

Có những kiểu mạch mở rộng xi nhan nào?

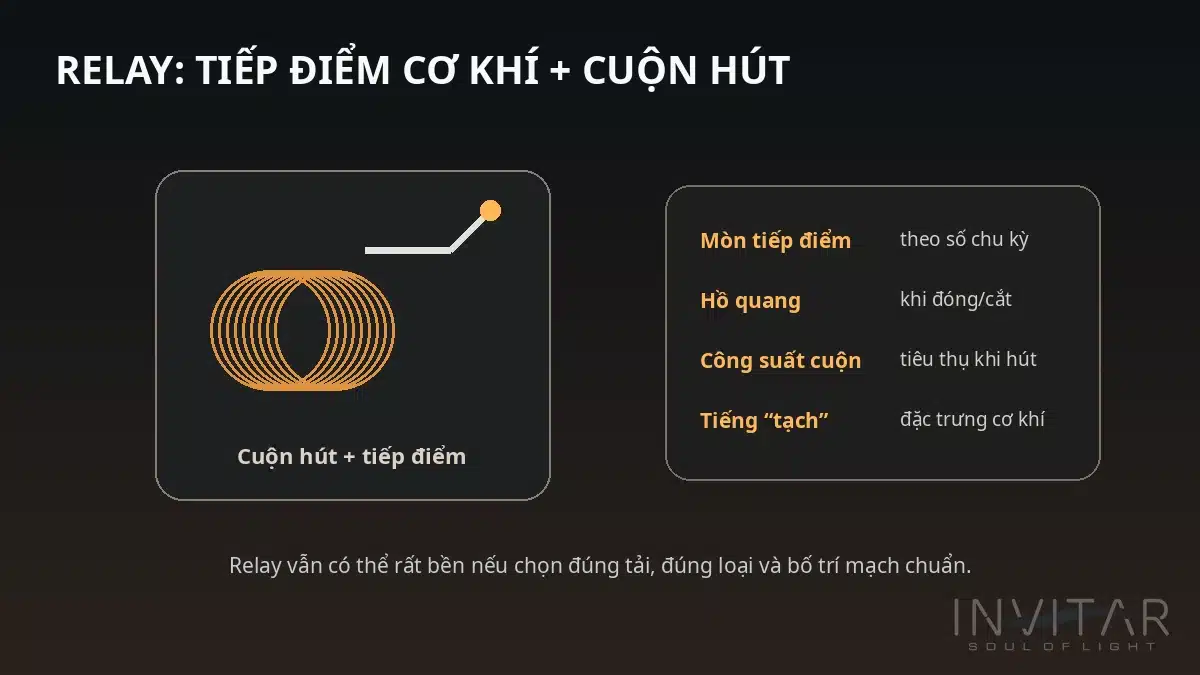

1. Mạch relay

Relay sử dụng tiếp điểm cơ khí để đóng/ngắt đường điện. Ưu điểm là dễ hiểu, tách mạch rõ và chi phí thấp. Nhược điểm có thể gồm kích thước, tiếng đóng cắt, tuổi thọ cơ khí và giới hạn khi cần xử lý logic phức tạp.

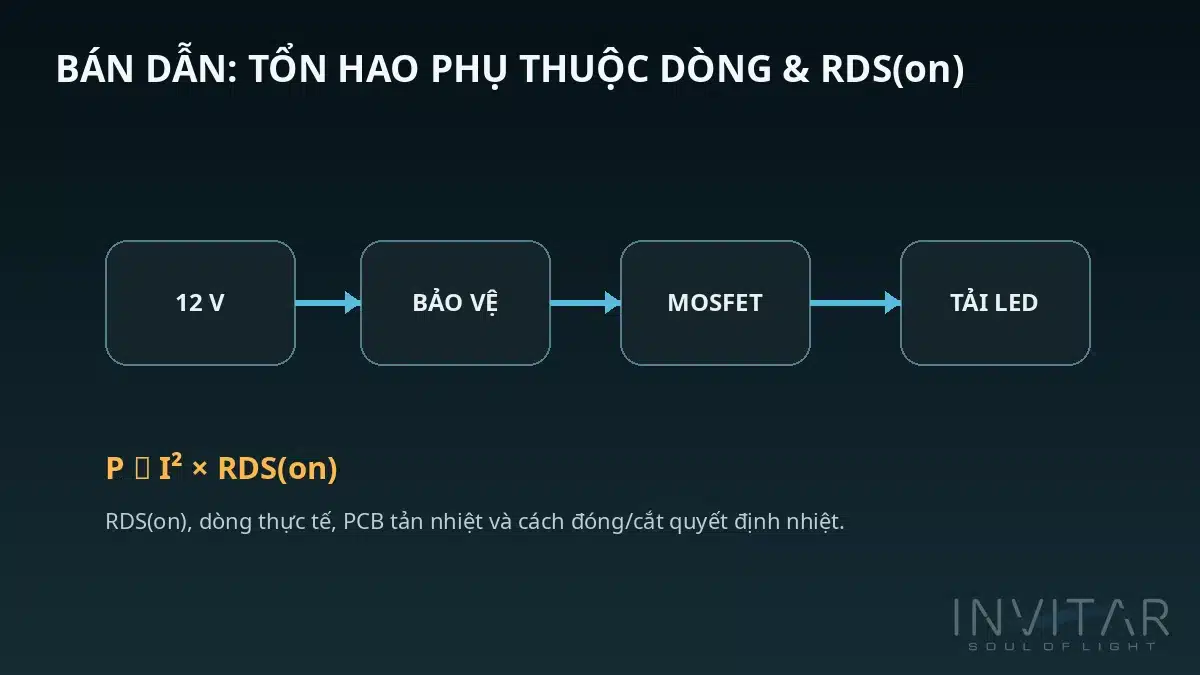

2. Mạch bán dẫn

MOSFET hoặc linh kiện bán dẫn cho phép đóng cắt nhanh, không có tiếp điểm cơ khí và dễ kết hợp vi điều khiển. Tuy nhiên chất lượng phụ thuộc mạnh vào việc chọn linh kiện, RDS(on), điện áp điều khiển, layout PCB, bảo vệ xung và tản nhiệt. Không nên dùng cụm “bán dẫn = không nóng” như một định luật.

3. Module có MCU/firmware

Khi có vi điều khiển, module có thể nhận nhiều tín hiệu và xử lý ưu tiên theo trạng thái. Lợi thế là khả năng điều chỉnh thuật toán và cập nhật firmware; đổi lại cần quản lý phiên bản phần cứng/phần mềm nghiêm túc.

Mở rộng vùng sáng khác tăng độ sáng thế nào?

Hai khái niệm này thường bị trộn. “Tăng độ sáng” thường liên quan đến cường độ phát sáng của nguồn LED hiện có. “Mở rộng vùng sáng” là đưa thêm một vùng đèn khác tham gia tín hiệu báo rẽ. Người mua nên ưu tiên khả năng nhận diện và hành vi đúng thay vì chỉ tìm sản phẩm quảng cáo sáng nhất.

Mục tiêu	Cách tiếp cận	Rủi ro nếu làm sai
Tăng diện tích báo rẽ	Điều khiển thêm vùng LED theo xi nhan	Sai logic phanh/demi, báo lỗi, chớp bất thường
Tăng cường độ sáng	Thay đổi nguồn LED hoặc dòng điều khiển	Nhiệt, tuổi thọ LED, quá tải mạch
Thêm hiệu ứng	Firmware/driver điều khiển chuỗi LED	Không phù hợp quy định hoặc mất hành vi cơ bản

Vì sao plug-and-play quan trọng nhưng không phải tiêu chí duy nhất?

Thị trường hiện nhấn mạnh “giắc theo xe”, “không cắt nối” và “plug & play”. Đây là điểm tốt vì giảm thao tác thay đổi dây nguyên bản, rút ngắn thi công và giúp hoàn nguyên dễ hơn. Nhưng một bộ giắc đẹp không nói lên chất lượng điện tử bên trong.

Cần kiểm thêm pinout, tiết diện dây, khóa cài, vị trí cố định module, khả năng chống ẩm, bảo vệ quá áp/xung, logic firmware và QC. Nếu một sản phẩm chỉ có lợi thế “cắm được” mà không mô tả hành vi hoặc hậu mãi, garage vẫn thiếu thông tin để đánh giá.

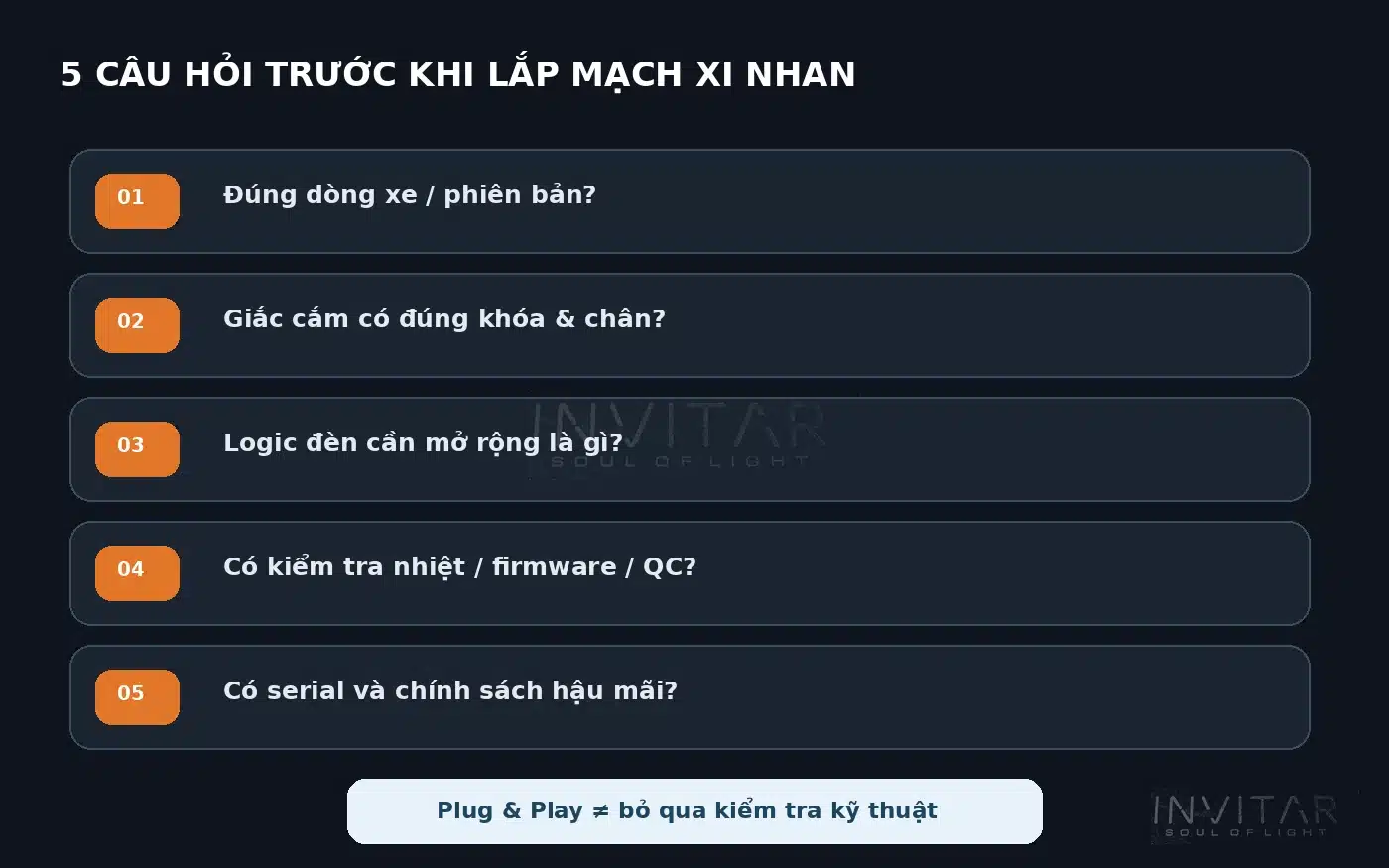

checklist trước khi lắp mạch mở rộng xi nhan ô tô — Năm câu hỏi cơ bản giúp phân biệt plug-and-play thực sự với việc chỉ dùng một thân giắc tương tự.

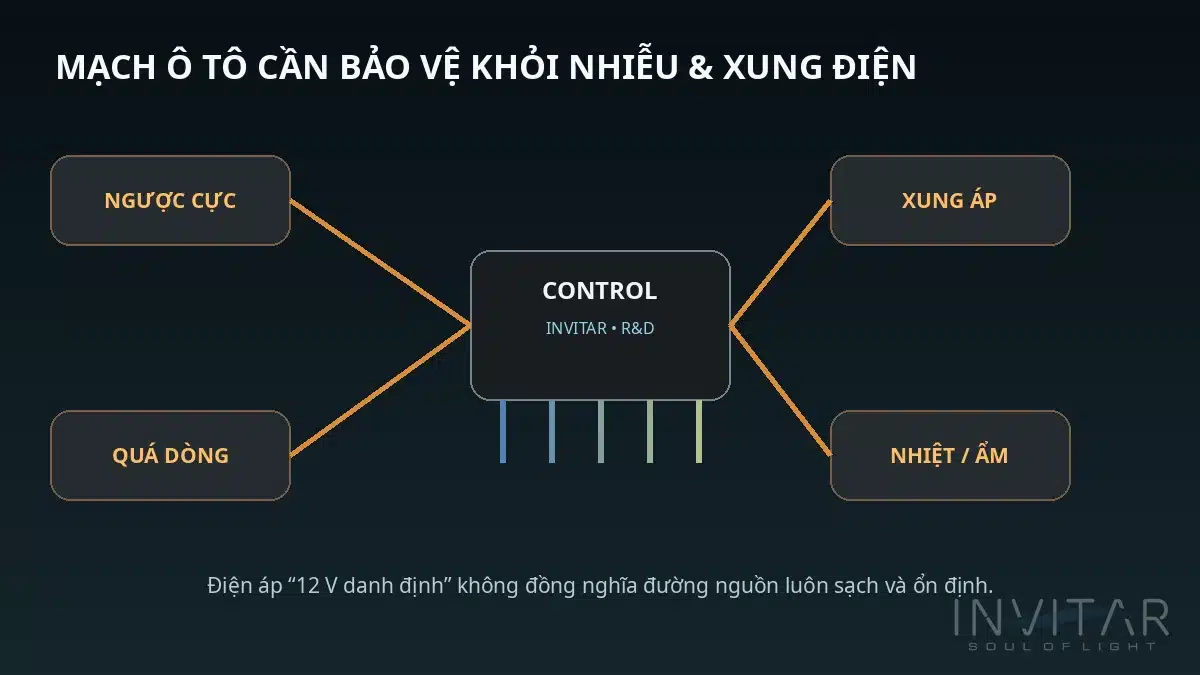

Một module tốt nên có những lớp bảo vệ nào?

Không có một danh sách bắt buộc cho mọi thiết kế, nhưng với môi trường ô tô, nhà phát triển thường phải nghĩ tới điện áp thay đổi, xung, ngược cực, nhiễu, nhiệt, rung và ẩm. Cụ thể có thể dùng TVS, diode/MOSFET chống ngược, lọc nguồn, điện trở gate, tụ decoupling, giới hạn dòng hoặc cơ chế firmware phát hiện trạng thái bất thường.

INVITAR cho phép nêu rằng thiết kế đổ keo giúp tăng khả năng chống ẩm/chống nước. Cách diễn đạt đúng là “tăng khả năng” chứ không phải tự gán IP67/IP68 hoặc nói chống nước 100% khi chưa có hồ sơ thử nghiệm tương ứng.

Tại sao một mạch phải được thiết kế theo xe?

Ba chiếc xe có thể cùng dùng điện áp danh định 12V nhưng khác hoàn toàn cách BCM điều khiển đèn. Một xe có đầu ra on/off, xe khác PWM, xe khác có kiểm tra tải hoặc kết hợp nhiều chức năng trên cùng cụm LED. Vì vậy “dùng chung mọi xe” thường là một tuyên bố cần thận trọng.

Thiết kế theo xe giúp nhà phát triển xác định đúng điểm lấy tín hiệu, mức điện áp, trạng thái logic, tải, sơ đồ chân và hành vi ưu tiên. Sau đó mới tối ưu phần cứng và firmware.

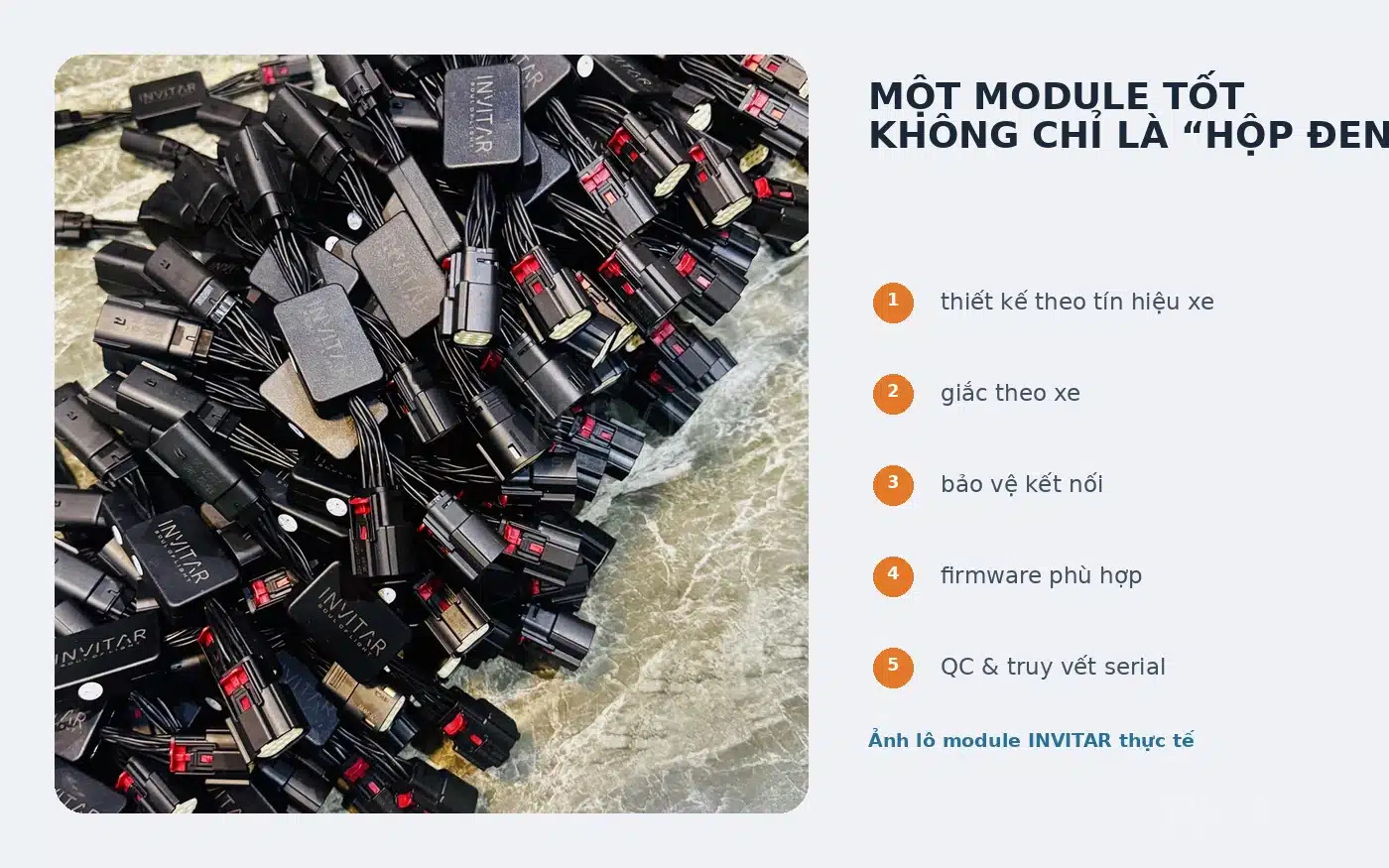

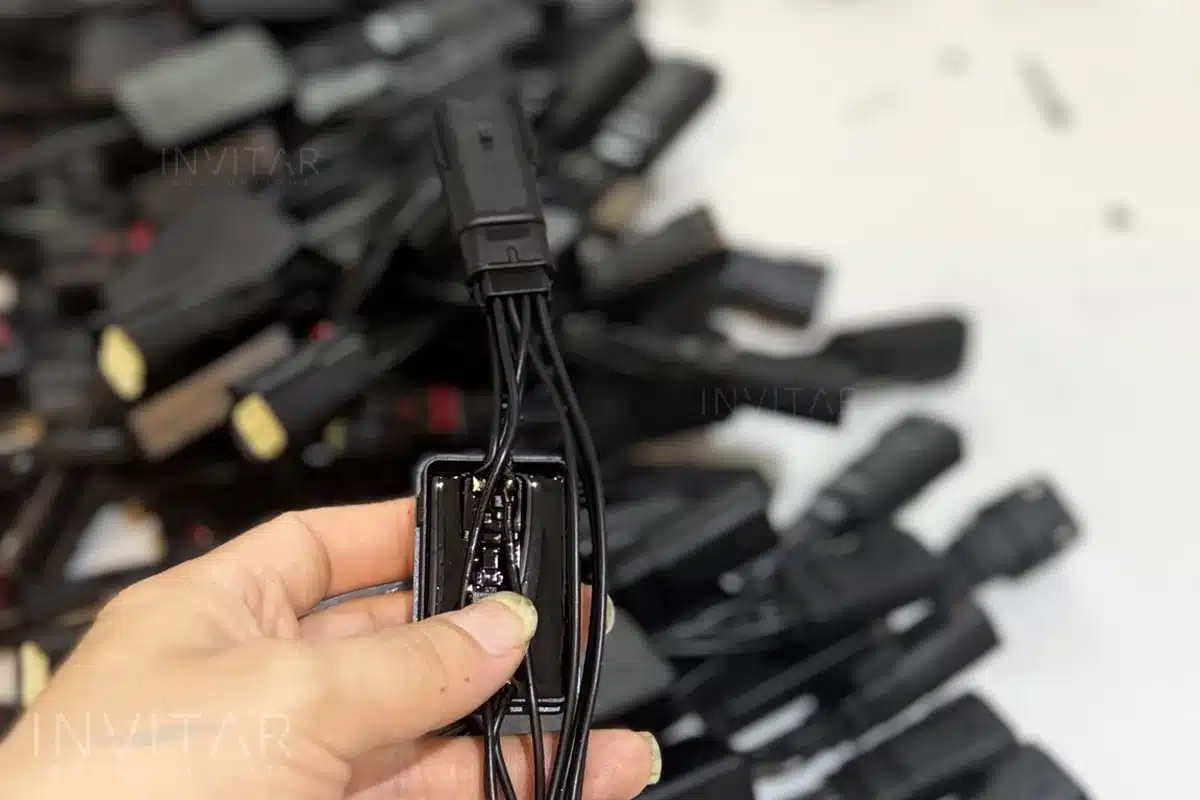

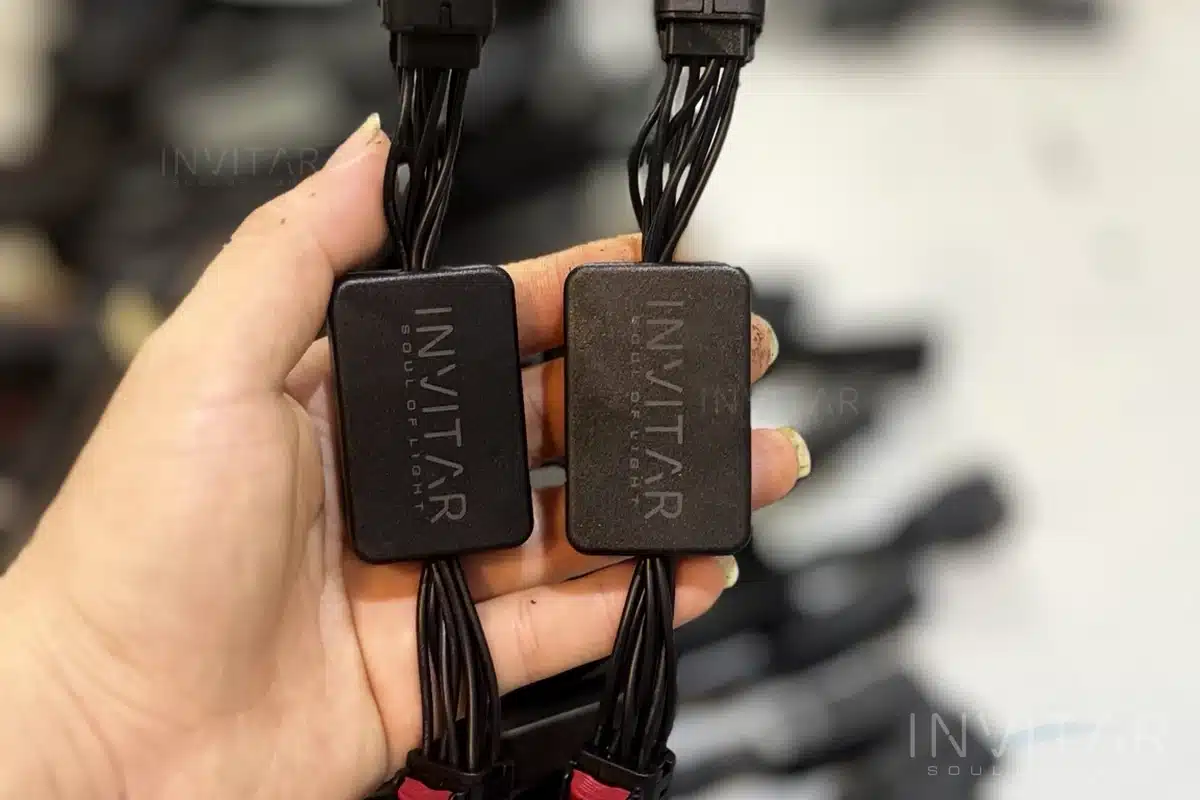

lô module INVITAR thực tế cho nhóm mạch xi nhan theo xe — Ảnh lô module INVITAR thực tế, minh họa cách sản phẩm theo xe cần được quản lý phần cứng, dây giắc và truy vết.

Quy trình phát triển mạch mở rộng xi nhan nên đi như thế nào?

Đo tín hiệu xe: xác định điện áp, dạng sóng, trạng thái khi bật/tắt.
Viết ma trận hành vi: xi nhan, hazard, demi, phanh và các tổ hợp cần thiết.
Thiết kế phần cứng: nguồn, bảo vệ, tầng công suất, MCU nếu cần.
Làm giắc theo xe: kiểm pinout và khóa cài.
Viết firmware: lọc nhiễu, ưu tiên trạng thái, thời gian chớp.
Test bàn: thử các trạng thái đầu vào có kiểm soát.
Test trên xe: nghiệm thu đúng hành vi thực tế.
Đổ bảo vệ/hoàn thiện: sau khi phần cứng đã pass test.
QC lô và serial: để truy vết hậu mãi.

Những lỗi thường gặp khi chọn mạch xi nhan

Chọn theo giá thấp nhất

Giá thấp không tự động đồng nghĩa chất lượng kém, nhưng nếu chênh lệch đến từ việc bỏ giắc chuẩn, bỏ bảo vệ, không QC hoặc không hậu mãi thì chi phí sửa sau lắp có thể cao hơn.

Chọn theo câu “không báo lỗi” tuyệt đối

Không nên cam kết một module sẽ không bao giờ báo lỗi trên mọi xe và mọi phiên bản phần mềm. Tốt hơn là công bố phạm vi xe đã xác minh và có cơ chế cập nhật khi cần.

Chọn theo IP tự gán

IP67/IP68 là cấp bảo vệ gắn với điều kiện thử cụ thể. Nếu không có hồ sơ, nên mô tả vật liệu, cấu trúc kín hoặc đổ keo và phạm vi sử dụng thực tế.

Không lưu serial

Khi số lượng sản phẩm tăng, serial giúp xác định lô, phần cứng, firmware và thời hạn bảo hành. Đây là dữ liệu có giá trị cho cả nhà sản xuất và garage.

Mạch mở rộng xi nhan có ảnh hưởng hệ thống điện xe không?

Một module được thiết kế đúng và lắp theo giắc có thể giảm mức độ can thiệp dây nguyên bản, nhưng không nên suy ra rằng nó “không ảnh hưởng gì” trong mọi tình huống. Bất kỳ thiết bị điện nào kết nối với xe đều phải được xem xét về tải, cách lấy tín hiệu và lỗi có thể xảy ra. Với xe còn bảo hành, nên lưu tình trạng zin, ảnh trước/sau và khả năng hoàn nguyên.

Khi nào chưa nên lắp mạch mở rộng xi nhan?

Không phải xe nào cũng nên lắp ngay khi vừa nhận. Nếu cụm đèn đang có lỗi, xe vừa phát sinh cảnh báo điện chưa rõ nguyên nhân, giắc đèn có dấu hiệu cháy xém hoặc hệ thống đã bị đấu thêm nhiều phụ kiện trước đó, nên xử lý trạng thái nền trước. Lắp thêm một module mới vào một hệ thống đang có lỗi sẽ làm chẩn đoán khó hơn vì sau đó không biết triệu chứng đến từ xe, bộ dây cũ hay thiết bị mới.

Cũng nên trì hoãn nếu nhà cung cấp chưa xác nhận đúng dòng xe/phiên bản, chưa có sơ đồ chân hoặc không mô tả được hành vi sau lắp. Với các xe có phần mềm điều khiển thân xe được cập nhật định kỳ, garage nên lưu video hoạt động trước khi lắp và ghi serial của module. Nếu sau này xe cập nhật phần mềm hoặc phát sinh bất thường, dữ liệu trước–sau sẽ giúp khoanh vùng nhanh hơn thay vì thay linh kiện theo cảm tính.

Câu hỏi thường gặp

Mạch mở rộng xi nhan có phải thay cụm đèn không?

Không nhất thiết. Nhiều giải pháp chỉ thay đổi logic điều khiển vùng LED có sẵn, còn hình dáng cụm đèn giữ nguyên.

Xe nào cũng dùng chung một mạch được không?

Không nên. Cần xác nhận từng dòng xe, giắc, tín hiệu và firmware.

Relay hay MOSFET bền hơn?

Không thể kết luận chỉ từ tên công nghệ. Cần xem tải, nhiệt, chất lượng linh kiện, thiết kế PCB và chu kỳ sử dụng.

Đổ keo có làm module mát hơn không?

Keo có thể tăng chống ẩm và cơ khí; ảnh hưởng nhiệt phụ thuộc vật liệu, độ dày và thiết kế tản nhiệt. Không nên mặc định đổ keo luôn giúp mát.

Firmware có cần cập nhật thường xuyên?

Không. Chỉ nên cập nhật khi có mục tiêu cụ thể như sửa lỗi, tối ưu tương thích hoặc thay đổi logic đã xác minh.

INVITAR có làm mạch theo xe không?

Website INVITAR hiện liệt kê nhóm chuyển xi nhan cho nhiều dòng xe. Với Limo Green/MPV7, INVITAR tự phát triển/sản xuất module riêng, dùng giắc theo xe và có khả năng cập nhật firmware khi cần.

Internal link trên INVITAR

Trang chủ INVITAR – nhóm chuyển xi nhan và các dòng sản phẩm theo xe.
Danh mục sản phẩm INVITAR.
Hướng dẫn lắp đặt và nguyên tắc kiểm tra trước khi thi công.
Tra cứu/bảo hành điện tử INVITAR.

Bạn là garage hoặc đại lý?
Hãy gửi dòng xe, năm xe và ảnh giắc/cụm đèn cho INVITAR để xác nhận cấu hình trước khi đặt số lượng. Với module theo xe, xác minh đầu vào luôn rẻ hơn xử lý nhầm cấu hình sau lắp.

Tiếp tục đọc

Trên SERP hiện tại, các module mở rộng xi nhan cho Limo Green/VF MPV 7 thường được giới thiệu bằng những cụm rất dễ nhớ như “mạch bán dẫn”, “relay”, “giắc zin”, “không cắt dây”, “sáng full” hoặc “chống nước”. Những từ đó hữu ích để sàng lọc ban đầu, nhưng chưa đủ để trả lời câu hỏi quan trọng hơn: nên chọn mạch mở rộng xi nhan VF MPV 7 theo tiêu chí nào để lắp xong vẫn dễ kiểm tra, cập nhật và bảo hành?

Bài này không lặp lại bài so sánh bán dẫn và relay. Thay vào đó, nó xây một khung lựa chọn thực tế gồm bảy tiêu chí: đúng cấu hình xe, kết nối, logic tín hiệu, nhiệt, firmware, QC và truy vết bảo hành. Đây là những điểm mà chủ xe lẫn garage có thể kiểm tra trước khi quyết định mua.

Nguyên tắc: một module “cắm vừa giắc” chưa chắc đã là module phù hợp. Phần cơ khí của giắc chỉ là một lớp; phần còn lại là sơ đồ chân, điện áp/tín hiệu, logic điều khiển, khả năng chịu môi trường và phiên bản phần mềm.

Vì sao “chọn đúng mạch” quan trọng hơn chọn mạch nhiều quảng cáo?

VF MPV 7 là một mẫu MPV điện 7 chỗ mới của VinFast. Trang sản phẩm chính thức hiện công bố xe dài 4.740 mm, rộng 1.872 mm, cao 1.734 mm, trục cơ sở 2.840 mm và sử dụng hệ thống đèn LED phía trước. Với xe hiện đại, nhiều chức năng thân xe được quản lý điện tử, nên một phụ kiện ánh sáng nên được xem như một phần tử tham gia vào hệ thống tín hiệu chứ không chỉ là một công tắc đóng/ngắt.

Thị trường hiện có nhiều cách triển khai module. Một số đơn vị bán cả phiên bản relay và bán dẫn; một số nhấn mạnh cắm giắc theo xe, hạn chế cắt nối; một số bổ sung chống ẩm, dây chịu nhiệt hoặc firmware. Điều này cho thấy người mua thực tế đang đứng trước nhiều cấu hình chứ không phải một sản phẩm đồng nhất. Vì vậy tiêu chí chọn phải đi từ đúng xe tới đúng hành vi rồi mới tới giá.

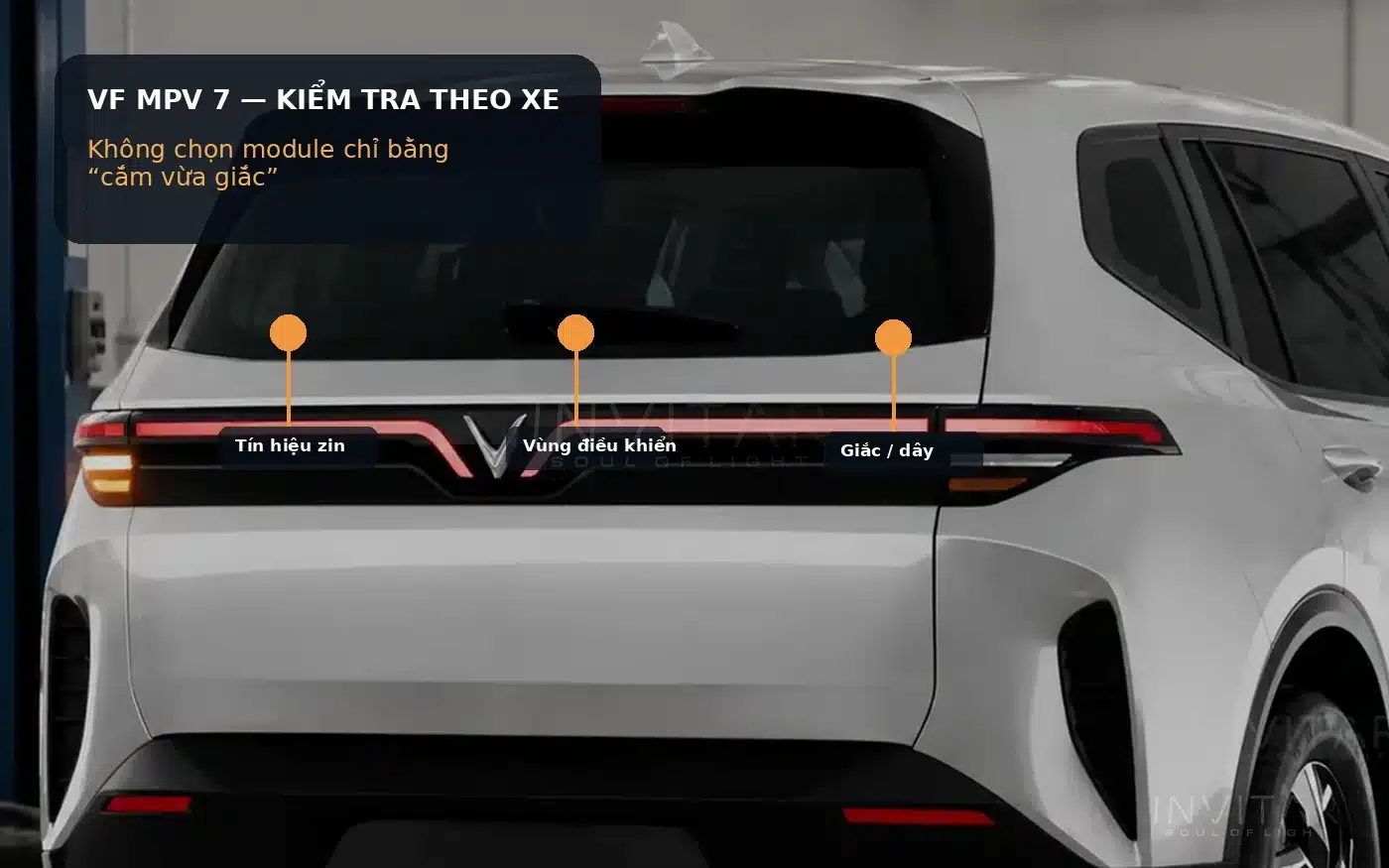

VF MPV 7 kiểm tra theo xe trước khi chọn mạch mở rộng xi nhan — Visual VF MPV 7 dùng để minh họa nguyên tắc chọn module theo đúng cấu hình xe; không phải ảnh khách hàng.

Tiêu chí 1: Đúng dòng xe, đúng phiên bản phần cứng

Hai module có vỏ giống nhau chưa chắc dùng chung được. Cần đối chiếu tối thiểu tên dòng xe, năm/phiên bản xe nếu nhà sản xuất có tách, kiểu cụm đèn và mã phần cứng của module. Với INVITAR, module Limo Green/MPV7 được phát triển riêng theo xe; khi giao hàng hoặc bảo hành nên gắn sản phẩm với serial để tránh lấy nhầm cấu hình.

Nếu nhà cung cấp chỉ trả lời “cắm vào là chạy” nhưng không cho biết module đang dành cho xe nào, nên xem đó là dấu hiệu cần hỏi thêm. Một quy trình tốt phải truy ngược được từ serial tới loại sản phẩm và phiên bản tương ứng.

Tiêu chí 2: Giắc theo xe nhưng phải kiểm cả chân pin và khóa cài

Plug-and-play giúp giảm công đoạn cắt nối dây điện nguyên bản, nhưng “giắc theo xe” phải được hiểu đầy đủ: thân giắc đúng, khóa cài đúng, chân pin đúng vị trí, dây đi đúng chức năng và lực giữ đủ chắc. Chỉ nhìn hình dáng bên ngoài không đủ.

Trước khi lắp, garage nên kiểm tra hai đầu giắc, thử khóa cài, quan sát chân pin có tụt hay lệch không và bảo đảm dây không bị căng sau khi cố định module. Đây là lớp kiểm tra rẻ nhưng có thể tránh nhiều lỗi chập chờn về sau.

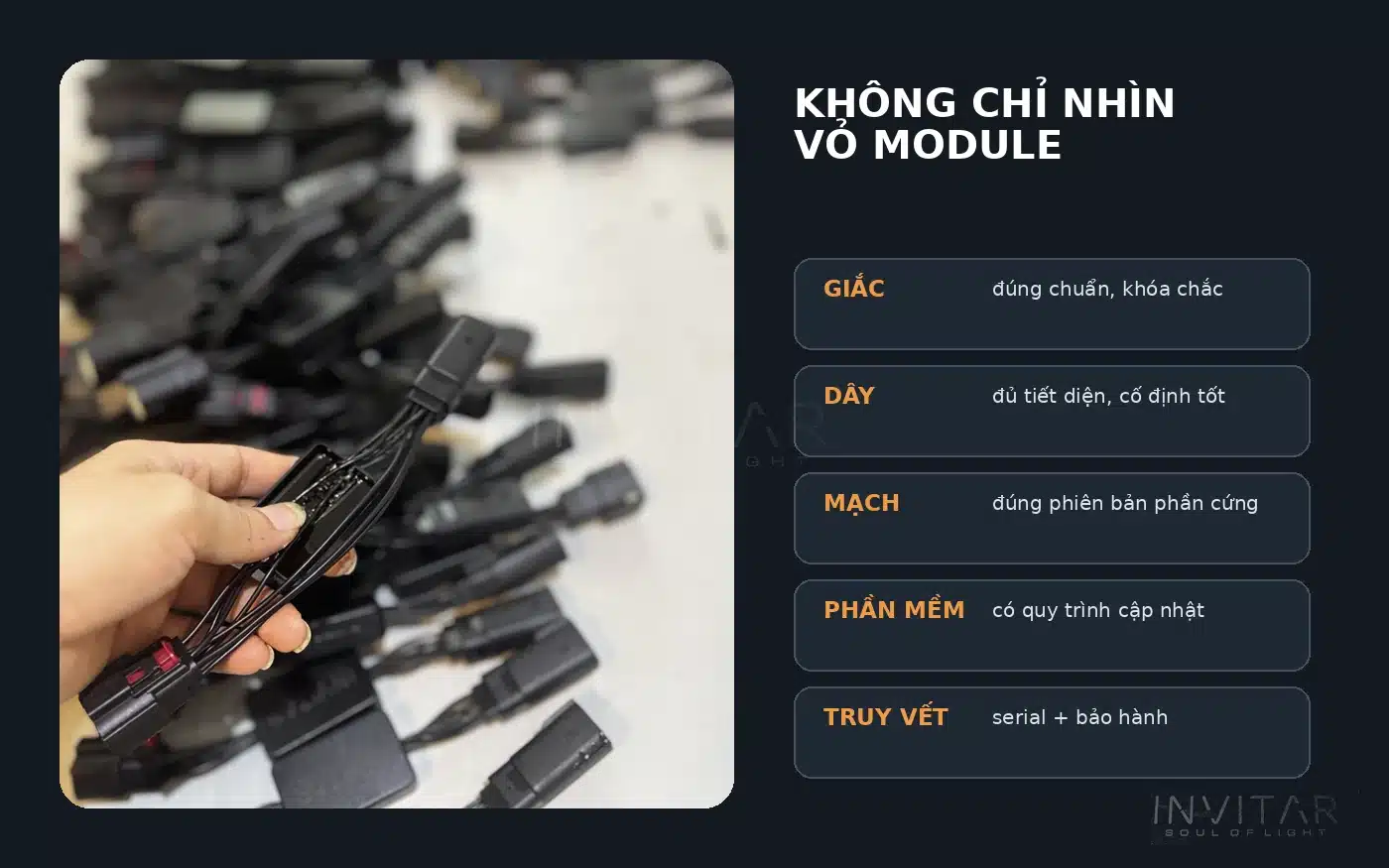

module INVITAR thực tế và các tiêu chí chọn mạch xi nhan VF MPV 7 — Ảnh module INVITAR thực tế. Việc chọn sản phẩm nên xem cả giắc, dây, phần cứng, firmware và truy vết bảo hành.

Tiêu chí 3: Hỏi rõ logic đèn mà module sẽ điều khiển

Cùng gọi là “mở rộng xi nhan” nhưng logic có thể khác nhau: mở rộng một vùng demi thành xi nhan, ưu tiên xi nhan khi đồng thời có phanh, giữ lại trạng thái định vị khi không báo rẽ, hoặc có phiên bản chức năng khác. Vì vậy câu hỏi đúng không phải chỉ là “mạch có sáng full không?” mà là “ở từng trạng thái xe, vùng đèn này phải làm gì?”.

Trạng thái cần hỏi	Điểm cần xác nhận
Không bật xi nhan	Đèn nguyên bản/định vị giữ hành vi nào?
Xi nhan trái hoặc phải	Vùng nào đổi sang amber, nhịp chớp theo tín hiệu nào?
Hazard	Hai bên có hoạt động đồng bộ và đúng logic không?
Phanh + xi nhan	Nếu sản phẩm có chức năng liên quan phanh, thứ tự ưu tiên được xử lý thế nào?

Việc viết trước “ma trận hành vi” sẽ giúp cả bên bán và bên lắp hiểu cùng một yêu cầu, tránh tình trạng cùng tên sản phẩm nhưng kỳ vọng khác nhau.

Tiêu chí 4: Đừng tin câu “không nóng” nếu không biết điều kiện

Mọi linh kiện công suất đều có tổn hao ở một mức nào đó. Cách đánh giá tốt hơn là hỏi module dùng kiến trúc gì, vùng công suất được bố trí ra sao, dây/giắc có phù hợp với tải thực tế và nhà sản xuất kiểm soát nhiệt như thế nào. Nếu có số đo nhiệt độ, phải kèm điều kiện: điện áp, thời gian chạy, trạng thái đèn, nhiệt độ môi trường và vị trí đo.

INVITAR có thể mô tả thiết kế theo hướng giảm nhiệt hoặc không sinh nhiệt đáng kể trong điều kiện sử dụng, nhưng không nên dùng câu tuyệt đối “không nóng” nếu chưa gắn với phép đo cụ thể.

Tiêu chí 5: Firmware phải là một phần của sản phẩm, không phải chuyện sau bán hàng

Module có firmware mang lại lợi thế là có thể điều chỉnh logic, khắc phục một số lỗi tương thích hoặc tối ưu theo thay đổi phần mềm của xe. Nhưng khả năng cập nhật chỉ có ý nghĩa khi tồn tại quy trình quản lý phiên bản: biết phần cứng nào dùng firmware nào, có cách xác định serial và có bước kiểm tra sau khi nạp.

Đừng tự nạp file không rõ nguồn hoặc dùng firmware của Limo Green cho MPV 7 chỉ vì hình thức module giống nhau. Nếu xe vừa cập nhật FOTA và xuất hiện triệu chứng mới, cần chẩn đoán theo thứ tự thay vì mặc định module phải cập nhật.

Tiêu chí 6: QC phải kiểm hành vi, không chỉ kiểm ngoại quan

Một module đẹp, dây thẳng và vỏ kín chưa chứng minh được logic điện đúng. QC nên có ít nhất ba lớp: ngoại quan/giắc, test chức năng trên bàn và kiểm tra hành vi sau lắp đúng xe. Với lô sản xuất, nên lưu lại mã lô hoặc serial để khi có phản hồi có thể truy ngược nhanh.

Đây cũng là lý do bài “test mạch trước khi xuất xưởng” cần tách riêng khỏi bài chọn sản phẩm: QC là bằng chứng vận hành, còn lựa chọn là quá trình đánh giá trước khi mua.

Tiêu chí 7: Bảo hành phải truy được bằng serial

Bảo hành không chỉ là con số “12 tháng” hay “24 tháng”. Giá trị thực nằm ở khả năng xác nhận sản phẩm, ngày kích hoạt, trạng thái xử lý và điều kiện bảo hành. INVITAR áp dụng bảo hành điện tử 12 tháng cho mạch xi nhan Limo Green/MPV7 theo thông tin sản phẩm đã thống nhất; hệ thống website giúp khách hàng và garage tra cứu thuận tiện.

Song song, cần phân biệt bảo hành module với bảo hành xe VinFast. Trang bảo hành VinFast hiện công bố VF MPV 7 sử dụng tiêu chuẩn được bảo hành 7 năm hoặc 160.000 km cho xe; việc một phụ kiện có giắc theo xe không tự động tạo ra cam kết rằng mọi hư hỏng trên xe đều nằm trong phạm vi bảo hành hãng.

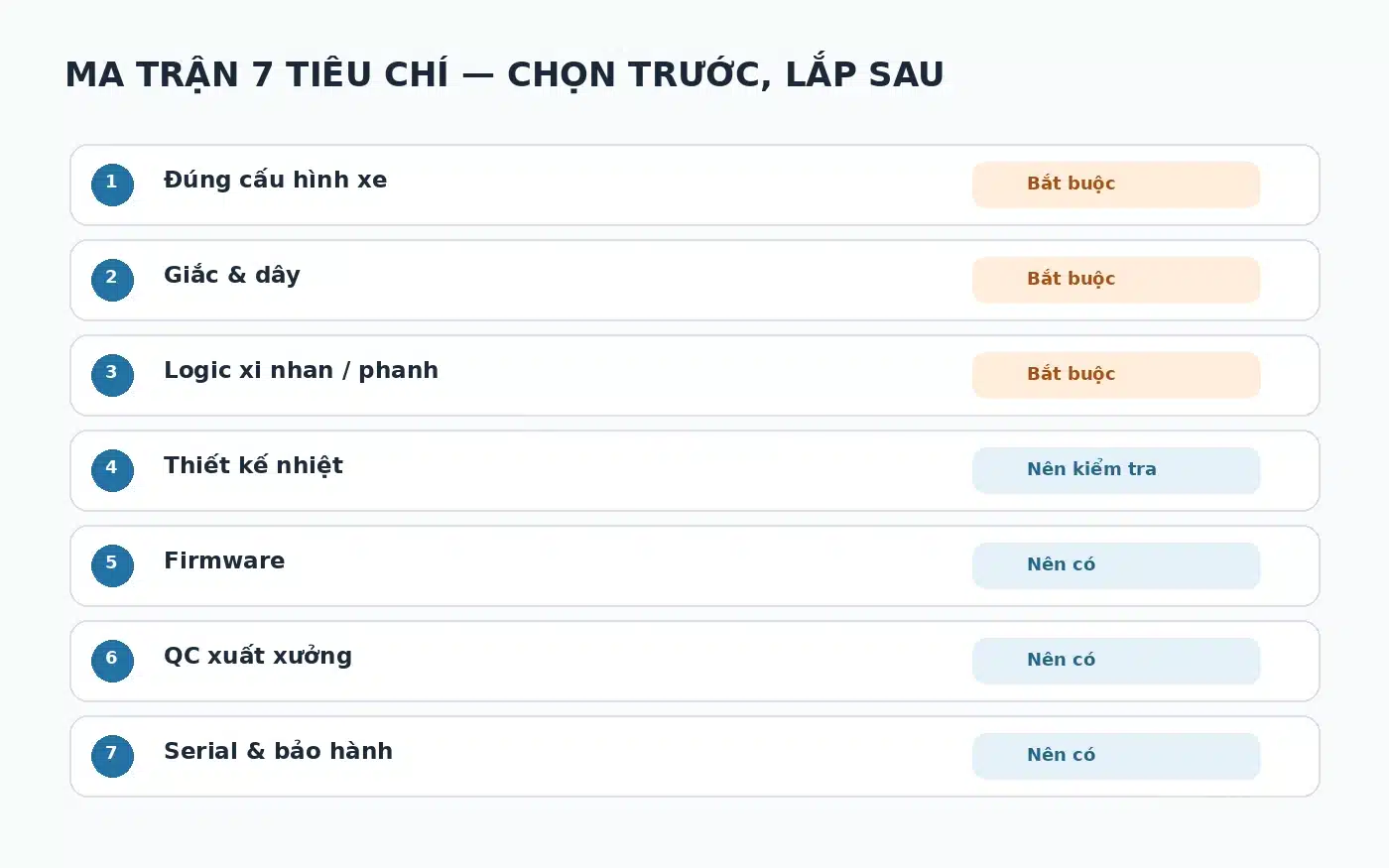

ma trận 7 tiêu chí chọn mạch mở rộng xi nhan VF MPV 7 — Bảy tiêu chí lựa chọn giúp tách các yêu cầu bắt buộc với các điểm nên có để tăng khả năng bảo trì và hậu mãi.

Bảng chấm nhanh trước khi mua

Hạng mục	Đạt khi	Cần hỏi lại khi
Tương thích	Nêu rõ VF MPV 7 và phiên bản phù hợp	Chỉ nói “dùng chung nhiều xe”
Giắc	Đúng thân giắc, khóa, chân pin và sơ đồ dây	Chỉ nhìn ảnh giống nhau
Logic	Có ma trận trạng thái xi nhan/hazard/phanh nếu liên quan	Không mô tả hành vi từng trạng thái
Nhiệt	Có giải thích kiến trúc hoặc test có điều kiện	Cam kết tuyệt đối “không nóng”
Firmware	Có quản lý phiên bản và quy trình cập nhật	File nạp không rõ nguồn
QC	Kiểm chức năng, không chỉ nhìn ngoại quan	Không có bước test trước giao
Hậu mãi	Có serial, thời hạn và kênh tra cứu	Chỉ bảo hành bằng lời nói

Checklist dành cho garage khi nhận một bộ module mới

Chụp lại serial/mã lô trước khi lắp.
Đối chiếu đúng mã xe và cấu hình chức năng.
Quan sát khóa giắc, chân pin và dây.
Test nhanh trên bàn nếu quy trình nhà sản xuất cho phép.
Lắp đúng vị trí, tránh dây căng hoặc cọ cạnh sắc.
Kiểm tra xi nhan trái, phải, hazard và trạng thái kết hợp.
Quay một video ngắn sau nghiệm thu để làm mốc đối chiếu.

Câu hỏi thường gặp

Mạch bán dẫn có mặc định tốt hơn relay không?

Không. Bán dẫn và relay là hai cách triển khai khác nhau. Chất lượng cuối cùng còn phụ thuộc linh kiện, layout, nhiệt, logic điều khiển, dây/giắc, firmware và QC.

Giắc cắm giống nhau có dùng chung module được không?

Không nên suy luận như vậy. Cùng thân giắc vẫn có thể khác sơ đồ chân hoặc logic tín hiệu.

Có cần chọn loại chống nước?

Nên ưu tiên thiết kế tăng khả năng chống ẩm/chống nước phù hợp môi trường lắp. Không nên tự gán chuẩn IP nếu nhà sản xuất không có hồ sơ thử tương ứng.

Xe cập nhật phần mềm có phải đổi module?

Không mặc định. Chỉ xử lý khi xuất hiện triệu chứng và đã khoanh vùng nguyên nhân.

INVITAR bảo hành mạch xi nhan MPV 7 bao lâu?

Theo thông tin sản phẩm hiện tại, mạch xi nhan Limo Green/MPV7 INVITAR được bảo hành điện tử 12 tháng; nên lưu serial để tra cứu và xử lý thuận tiện.

Liên kết nên xem thêm trên INVITAR

Trang chủ INVITAR – nhóm chuyển xi nhan và các sản phẩm theo xe.
Danh mục sản phẩm INVITAR.
Nguyên tắc lắp đặt và kiểm tra trước khi thi công.
Bảo hành điện tử INVITAR.

Cần tư vấn đúng cấu hình VF MPV 7?
Gửi ảnh cụm đèn/giắc và thông tin xe cho INVITAR trước khi đặt module. Mục tiêu là chọn đúng phiên bản ngay từ đầu thay vì xử lý sai cấu hình sau khi lắp.

Tiếp tục đọc

Một module điện tử chỉ thực sự dễ bảo hành khi người dùng biết sản phẩm nào đang nằm trên xe, mua/lắp khi nào và còn thời hạn hay không. Với mạch mở rộng xi nhan VF MPV 7 của INVITAR, chính sách được quản lý theo hướng bảo hành điện tử 12 tháng, giúp garage và chủ xe có thể đối chiếu bằng thông tin sản phẩm thay vì phụ thuộc hoàn toàn vào một tờ phiếu giấy.

Bài này tập trung vào ba việc: cách chuẩn bị để kích hoạt, cách tra cứu khi cần hỗ trợ và cách phân biệt bảo hành mạch xi nhan VF MPV 7 12 tháng của INVITAR với chính sách bảo hành chính hãng của chiếc xe VinFast. Hai chính sách này không phải một.

Điểm cần nhớ: 12 tháng trong bài này là chính sách cho module xi nhan INVITAR theo thông tin sản phẩm đã xác nhận, không phải thời hạn bảo hành xe VF MPV 7 và cũng không áp dụng mặc định cho mọi dòng sản phẩm INVITAR.

Bảo hành điện tử giải quyết vấn đề gì?

Trong chuỗi bán phụ kiện, sản phẩm có thể đi từ nhà sản xuất tới nhà phân phối, garage rồi mới tới xe. Nếu chỉ dựa vào nhớ ngày bán hoặc ảnh hóa đơn rời rạc, việc xác định thời hạn dễ mất thời gian. Hệ thống điện tử dùng serial/mã sản phẩm làm điểm neo: nhập đúng mã, gắn thông tin sản phẩm và khách hàng, sau đó có thể tra cứu khi phát sinh hỗ trợ.

Website INVITAR hiện có khu vực bảo hành điện tử và biểu mẫu chứa các trường như serial, sản phẩm và thông tin khách hàng. Với garage lắp số lượng, cách này còn giúp chuẩn hóa việc bàn giao: mỗi xe có một mã sản phẩm rõ ràng thay vì chỉ ghi “đã lắp mạch MPV7”.

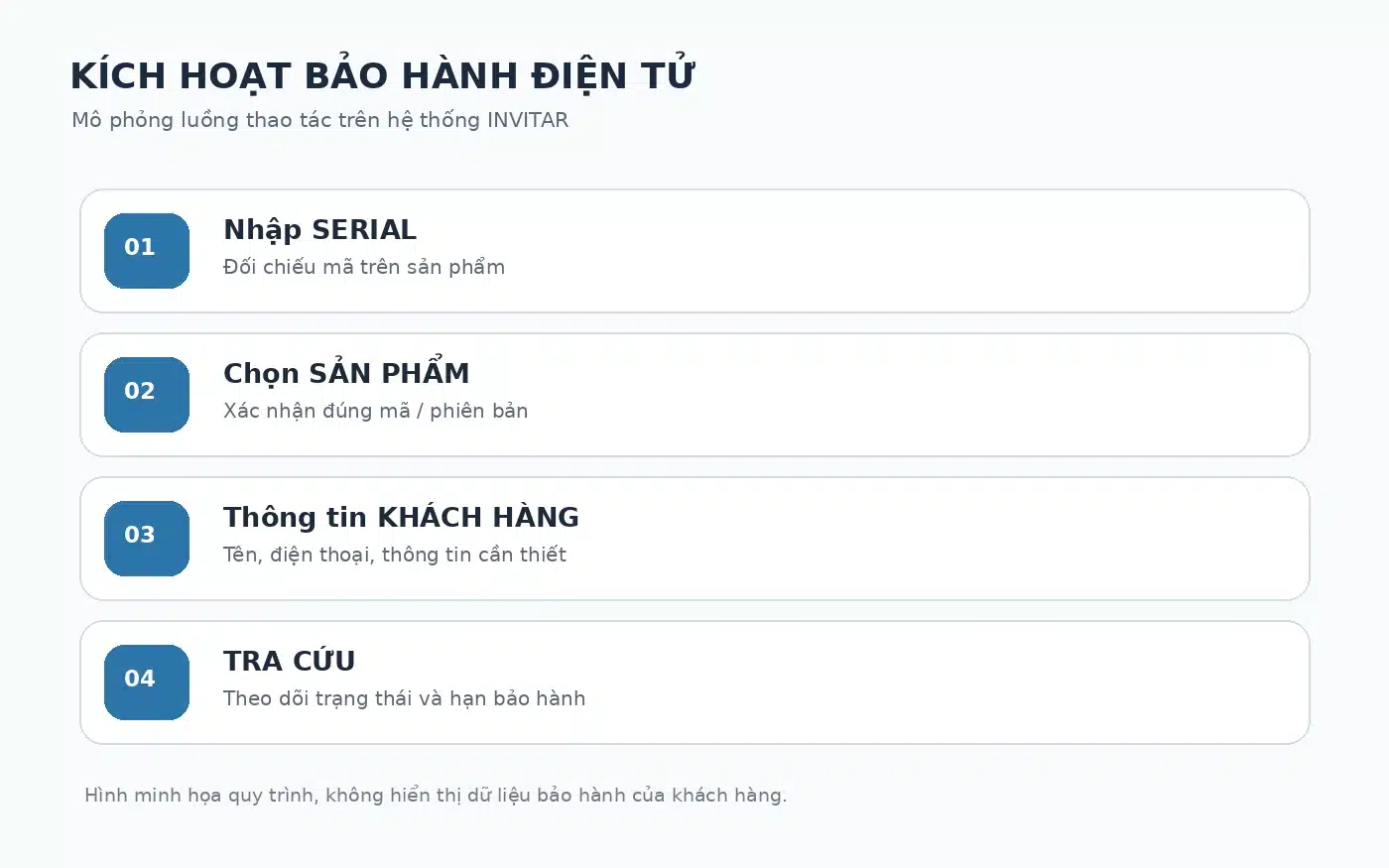

quy trình kích hoạt bảo hành điện tử mạch xi nhan VF MPV 7 INVITAR — Mô phỏng luồng kích hoạt/tra cứu: serial → sản phẩm → thông tin khách hàng → tra cứu. Hình không chứa dữ liệu thật của khách hàng.

Quy trình kích hoạt bảo hành mạch xi nhan VF MPV 7

1. Chụp serial trước khi module được giấu vào xe

Đây là bước nhỏ nhưng rất đáng làm. Sau khi hoàn thiện ốp hoặc cố định dây, vị trí module có thể khó tiếp cận hơn. Chụp rõ serial/mã sản phẩm ngay trên bàn lắp giúp chủ xe và garage có dữ liệu đối chiếu về sau. Theo hướng dẫn bảo hành trên website INVITAR, serial có thể nằm trên tem hoặc được khắc trên sản phẩm tùy dòng.

2. Xác nhận đúng tên sản phẩm và phiên bản

Không nên chỉ ghi “mạch VinFast”. Cần ghi rõ VF MPV 7 và đúng phiên bản/chức năng của module. Điều này đặc biệt quan trọng khi INVITAR đồng thời phát triển mạch cho Limo Green và MPV 7; hai mẫu xe có liên hệ nền tảng nhưng không nên tự suy luận mọi phần cứng hoặc firmware dùng chung.

3. Điền thông tin kích hoạt

Nhập serial, chọn sản phẩm và thông tin khách hàng theo biểu mẫu. Garage nên kiểm tra lại số điện thoại vì đây là dữ liệu hữu ích khi cần tra cứu. Nếu hệ thống hiển thị hạn bảo hành, chụp màn hình hoặc gửi xác nhận cho khách cùng ảnh serial.

4. Lưu một “gói bàn giao” tối giản

Gói này chỉ cần bốn thứ: ảnh serial, ảnh module/giắc trước lắp, ngày bàn giao và video ngắn chức năng sau lắp. Nếu sau nhiều tháng mới phát sinh lỗi, bốn dữ liệu này giúp phân biệt trạng thái ban đầu với thay đổi xảy ra sau đó.

Trước khi yêu cầu bảo hành, nên chuẩn bị gì?

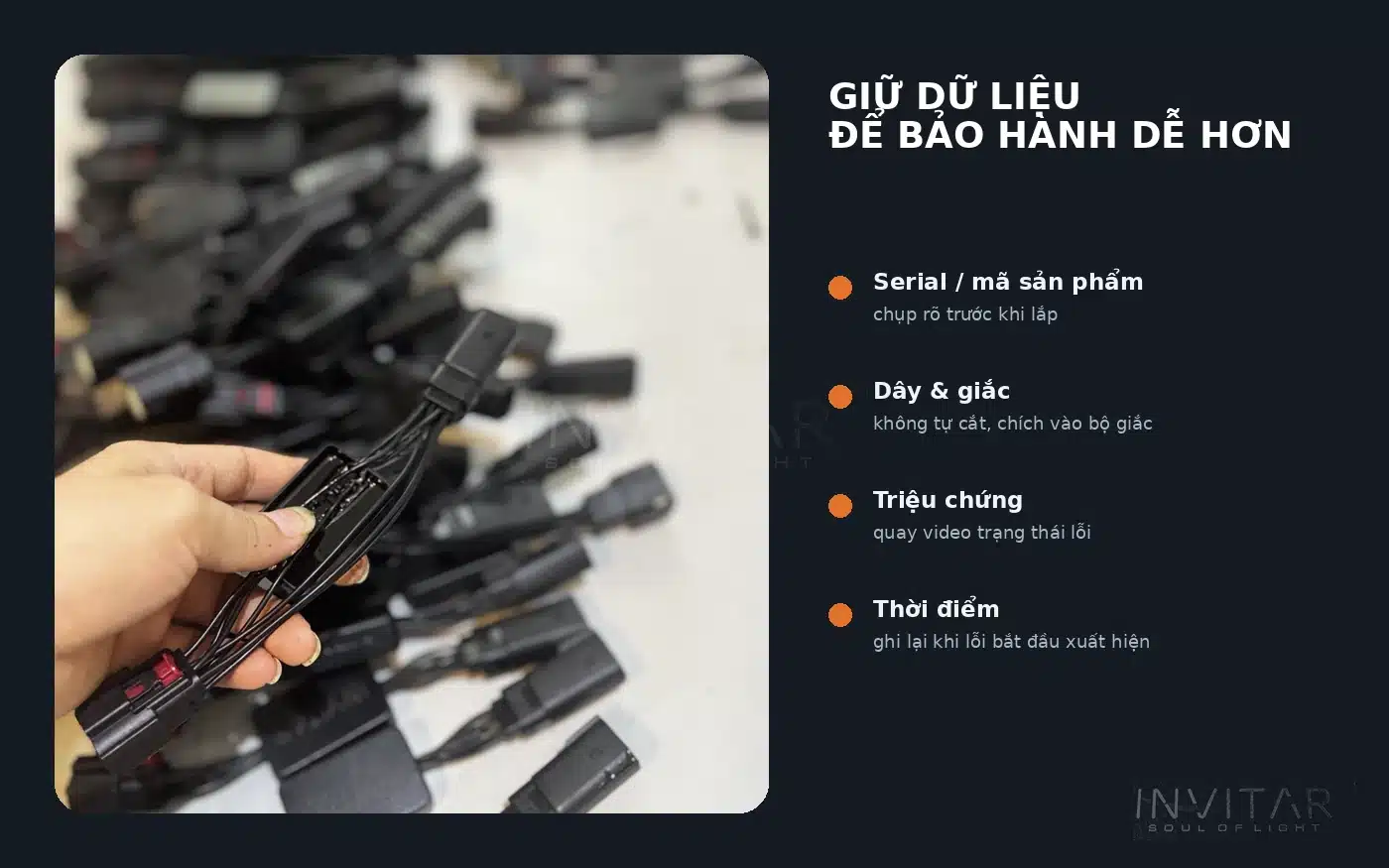

thông tin cần lưu khi bảo hành module xi nhan INVITAR MPV 7 — Ảnh module INVITAR thực tế. Lưu serial, tình trạng dây/giắc và video triệu chứng giúp quá trình tiếp nhận bảo hành có dữ liệu hơn.

Serial hoặc mã sản phẩm.
Ngày lắp/kích hoạt nếu có.
Video thể hiện rõ lỗi bên trái, phải, hazard hoặc trạng thái liên quan.
Ảnh dây và giắc tại thời điểm tiếp nhận.
Thông tin thay đổi gần nhất: tháo lắp cụm đèn, sửa điện, cập nhật xe hoặc can thiệp khác.
Nếu đã đo điện: ghi điểm đo và điều kiện đo.

Thông tin này không nhằm “làm khó” khách. Ngược lại, nó giảm thời gian kỹ thuật phải hỏi lại nhiều vòng và giúp xác định liệu lỗi nằm ở module, kết nối, tín hiệu xe hay điều kiện lắp đặt.

Những trường hợp nào cần đọc kỹ điều kiện bảo hành?

Chính sách bảo hành điện tử của INVITAR nêu việc xử lý lỗi do nhà sản xuất, đồng thời có các loại hư hỏng bên ngoài không thuộc phạm vi. Với giắc chuyển xi nhan, website cũng lưu ý không cắt/chích dây vào bộ giắc INVITAR và cần giữ nguyên tình trạng dây mạch để đối chiếu. Vì chính sách có thể được cập nhật, người dùng nên xem trang bảo hành tại thời điểm yêu cầu hỗ trợ thay vì chỉ dựa vào ảnh chụp cũ.

Tình huống	Nên làm	Không nên làm
Module có triệu chứng bất thường	Quay video, kiểm tra giắc, liên hệ nơi lắp/INVITAR	Tự cắt dây để thử vòng
Nghi firmware	Đối chiếu serial và phiên bản trước khi cập nhật	Nạp file không rõ nguồn
Giắc có dấu hiệu ẩm/bẩn	Chụp hiện trạng trước khi vệ sinh	Che giấu hiện trạng hoặc dùng hóa chất tùy ý
Đã tháo module	Giữ nguyên dây/giắc và đóng gói chống va đập	Cắt bỏ giắc để gửi riêng hộp mạch

Thiết kế đổ keo của mạch giúp tăng khả năng chống ẩm/chống nước cho phần điện tử, nhưng điều đó không phải cam kết chống nước tuyệt đối. Việc ngâm nước, chập điện, cháy do đấu sai hoặc hư hỏng ngoại lực cần được đánh giá theo điều kiện bảo hành thực tế.

Bảo hành module INVITAR khác bảo hành xe VF MPV 7 như thế nào?

Đây là điểm rất dễ nhầm. VinFast hiện công bố VF MPV 7 dùng trong điều kiện tiêu chuẩn có thời hạn bảo hành xe 7 năm hoặc 160.000 km, tùy điều kiện nào đến trước. Đó là chính sách của VinFast cho chiếc xe. Mạch xi nhan INVITAR là phụ kiện của bên thứ ba và có chính sách bảo hành riêng 12 tháng.

VinFast cũng công bố các hư hỏng do sửa chữa, điều chỉnh, đấu nối phụ kiện không chính hãng hoặc hoán cải trái phép có thể nằm ngoài phạm vi bảo hành khi có liên quan. Vì vậy không nên quảng cáo “cắm giắc zin = chắc chắn không ảnh hưởng bảo hành xe”. Thiết kế giắc theo xe giúp giảm cắt nối và thuận lợi hoàn nguyên, nhưng việc một hư hỏng cụ thể có được VinFast bảo hành hay không vẫn phải theo điều kiện và đánh giá của hãng.

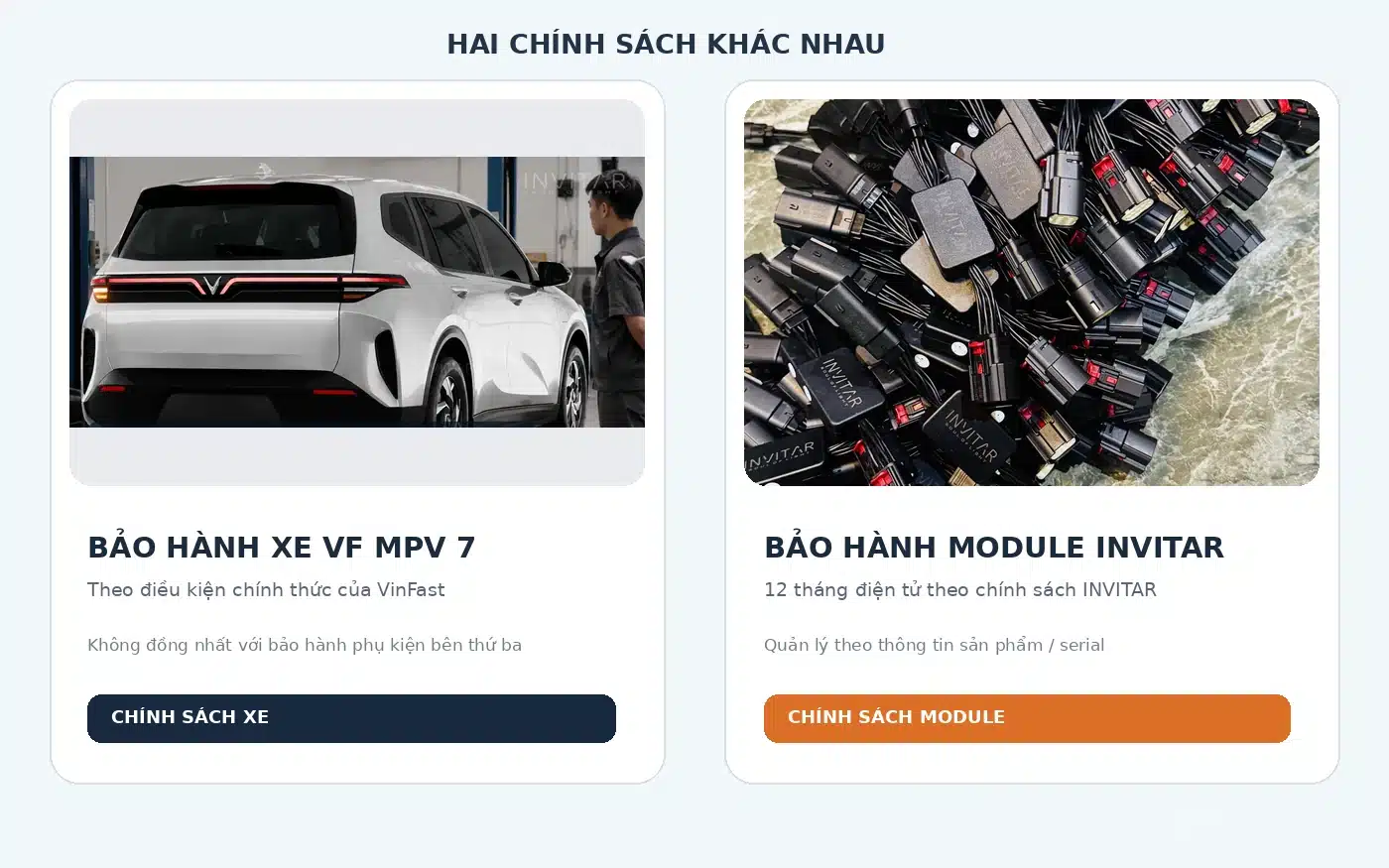

phân biệt bảo hành xe VF MPV 7 và bảo hành module INVITAR — Bảo hành xe VinFast và bảo hành module INVITAR là hai chính sách độc lập. Visual VF MPV 7 được dựng/đối chiếu theo hình ảnh mẫu xe chính thức; không phải ảnh hồ sơ bảo hành của khách hàng.

	Xe VF MPV 7	Module xi nhan INVITAR
Đơn vị chính sách	VinFast	INVITAR
Thời hạn nêu trong bài	7 năm/160.000 km cho xe dùng tiêu chuẩn, theo VinFast hiện tại	12 tháng cho module xi nhan INVITAR
Cách quản lý	Sổ/chính sách bảo hành VinFast	Bảo hành điện tử theo thông tin sản phẩm/serial
Phạm vi	Hư hỏng thuộc điều kiện chính sách xe	Lỗi module thuộc điều kiện INVITAR

Tham khảo trực tiếp thông tin bảo hành VinFast trước khi đưa ra kết luận về một trường hợp xe cụ thể.

Bảo hành điện tử không thay thế bước chẩn đoán kỹ thuật

Serial và thời hạn bảo hành giúp xác định sản phẩm có thuộc giai đoạn hỗ trợ hay không, nhưng không tự động cho biết nguyên nhân lỗi. Khi một bên xi nhan mất, chớp bất thường hoặc chỉ lỗi ở một trạng thái, kỹ thuật vẫn cần kiểm tra giắc, dây, nguồn, mass và tín hiệu trước khi kết luận. Cách làm này bảo vệ cả khách hàng lẫn garage: module không bị tháo gửi đi khi nguyên nhân nằm ở kết nối trên xe, đồng thời những trường hợp thực sự liên quan phần cứng hoặc firmware được mô tả rõ hơn.

Vì vậy, hồ sơ bảo hành tốt nên đi cùng dữ liệu chẩn đoán tối thiểu. Với một video triệu chứng, ảnh serial và ảnh bộ giắc, bộ phận kỹ thuật có thể định hướng bước tiếp theo nhanh hơn rất nhiều so với thông tin duy nhất là “mạch không chạy”.

Garage nên bàn giao gì cho khách sau khi lắp?

Một quy trình hậu mãi tốt không cần nhiều giấy tờ. Garage chỉ cần tạo thói quen: chụp serial, kích hoạt bảo hành, gửi khách link/ảnh xác nhận, quay video chức năng sau lắp và nhắc khách không tự cắt/chích vào bộ giắc. Khi có vấn đề, khách gửi lại đúng dữ liệu đó.

Đối với đại lý nhập nhiều bộ, nên quản lý serial theo lô và xe lắp. Việc này giúp truy nhanh nếu sau này có firmware mới hoặc cần xác định nhóm sản phẩm đang dùng cùng cấu hình.

Để kích hoạt hoặc tra cứu, truy cập bảo hành điện tử INVITAR. Có thể xem thêm danh mục sản phẩm và khu vực chuyển xi nhan theo xe trên INVITAR.vn.

Câu hỏi thường gặp

Mạch xi nhan VF MPV 7 INVITAR bảo hành bao lâu?

Theo thông tin sản phẩm được dùng cho bài này, module được bảo hành điện tử 12 tháng. Khi mua/lắp nên kích hoạt và lưu serial để đối chiếu.

Mất ảnh hóa đơn có tra cứu được không?

Hệ thống điện tử giúp tra theo thông tin đã kích hoạt như serial/mã sản phẩm hoặc dữ liệu liên quan. Trường hợp cụ thể nên kiểm tra trực tiếp trên hệ thống INVITAR.

Tự cắt dây bộ giắc có ảnh hưởng bảo hành module không?

Website bảo hành INVITAR có lưu ý không cắt/chích dây vào bộ giắc chuyển xi nhan và cần giữ dây mạch nguyên vẹn. Nên liên hệ kỹ thuật trước khi can thiệp.

Module đổ keo có được bảo hành nếu vào nước không?

Đổ keo giúp tăng khả năng chống ẩm/chống nước nhưng không phải cam kết chống nước 100%. Phạm vi xử lý phải căn cứ nguyên nhân hư hỏng và điều kiện bảo hành hiện hành.

Bảo hành module 12 tháng có nghĩa VinFast vẫn bảo hành toàn bộ xe không?

Không thể suy luận như vậy. Hai chính sách độc lập; bảo hành xe do VinFast quyết định theo điều kiện của hãng và nguyên nhân hư hỏng cụ thể.

Đã lắp mạch xi nhan VF MPV 7?
Hãy lưu serial và kích hoạt bảo hành điện tử ngay sau lắp. Khi cần hỗ trợ, gửi kèm video triệu chứng và ảnh bộ giắc để INVITAR/garage có đủ dữ liệu xử lý.

Tiếp tục đọc

Mở rộng xi nhan Limo Green full đèn là gì? Có nên làm?

Mở rộng xi nhan Limo Green full đèn là cụm từ đang xuất hiện ngày càng nhiều trên các trang phụ kiện vì nó mô tả đúng điều khách hàng muốn nhìn thấy: khi bật xi nhan, vùng sáng phía sau xe rõ và dài hơn so với vùng tín hiệu nguyên bản. Một số sản phẩm trên thị trường mô tả là “sáng full đèn”, “mở rộng vùng sáng” hoặc “mở rộng xi nhan lớn hơn”. citeturn433279search1turn433279search2

Nhưng “full đèn” không có nghĩa phải thay cả cụm đèn hậu. Với đúng kiến trúc đèn, một module có thể điều khiển thêm vùng LED sẵn có để tham gia chức năng xi nhan trong thời điểm cần thiết, sau đó trả vùng đó về chức năng ban đầu. Đây chính là lý do mạch chuyển/mở rộng xi nhan được quan tâm.

Limo Green nguyên bản dùng đèn hậu LED

VinFast xác nhận Limo Green được trang bị đèn hậu LED. citeturn331149search1turn331149search2 Điều này tạo điều kiện để các giải pháp điện tử theo xe phát triển, nhưng cũng có nghĩa việc can thiệp phải hiểu đúng cách cụm đèn nhận tín hiệu.

Cụm đèn LED không nên được xem như một bóng sợi đốt đơn giản. Các vùng sáng có thể dùng driver riêng, nguồn chung hoặc logic điều khiển khác nhau. Do đó một module tốt phải được phát triển từ đo tín hiệu thực tế.

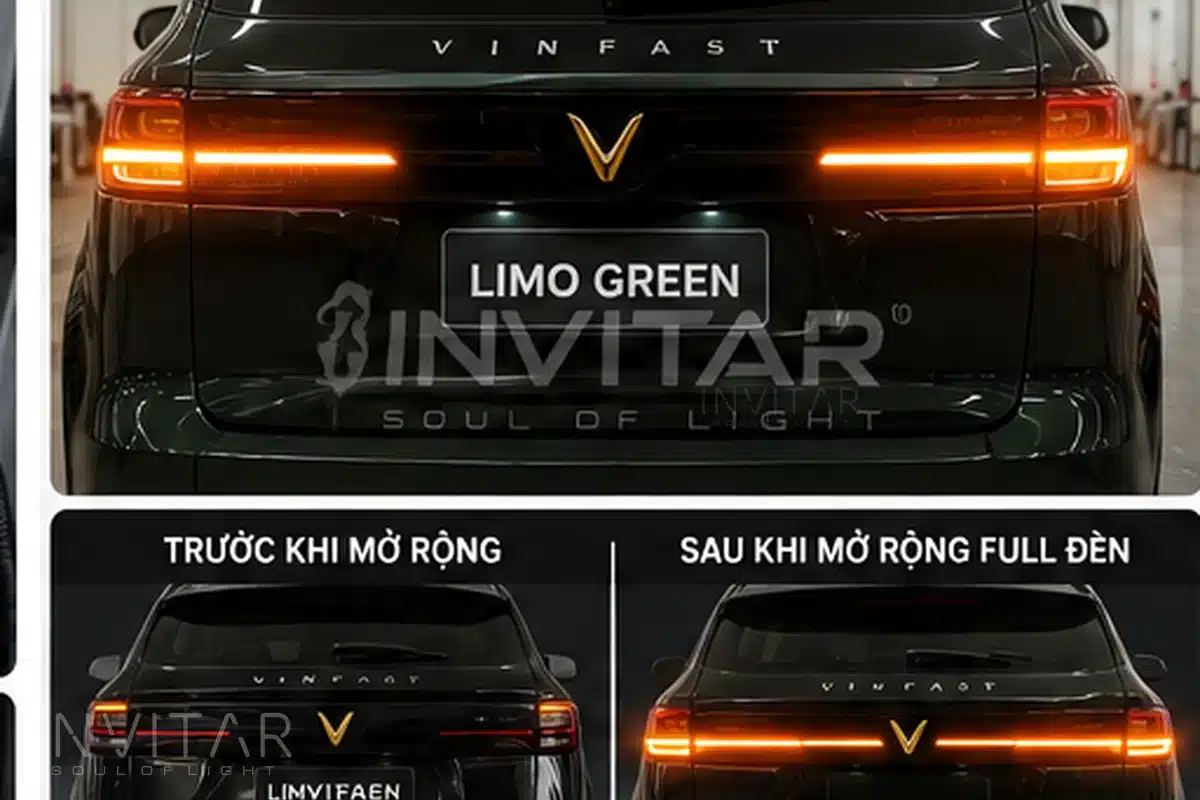

Cụm đèn hậu Limo Green nhìn từ phía sau — Ảnh dựng theo thực tế Limo Green để minh họa vùng đèn hậu và tín hiệu xi nhan.

“Full đèn” thực chất là mở rộng vùng tín hiệu

Trong ngữ cảnh phụ kiện Limo Green, “full đèn” thường được hiểu là tận dụng thêm một phần vùng sáng của cụm đèn hậu để hiển thị xi nhan. Mục tiêu không phải tăng công suất vô hạn mà là làm tín hiệu rẽ dễ nhận biết hơn từ phía sau.

Điểm quan trọng là thứ tự ưu tiên chức năng. Khi xi nhan bật, module phải điều khiển vùng được mở rộng theo logic định trước; khi xi nhan tắt, vùng đó phải trở lại chức năng ban đầu mà không gây nháy, lưu sáng hoặc xung ngoài ý muốn.

Mở rộng bằng mạch khác gì thay cả cụm đèn hậu?

Tiêu chí	Mở rộng bằng module	Thay cụm đèn hậu
Phần cứng chính	Giữ cụm đèn zin, thêm mạch điều khiển	Thay toàn bộ hoặc phần lớn cụm đèn
Khả năng hoàn nguyên	Cao nếu dùng giắc theo xe	Phải tháo cụm đèn mới và lắp lại cụm zin
Chi phí	Thường thấp hơn	Thường cao hơn đáng kể
Rủi ro	Phụ thuộc thiết kế mạch/tương thích tín hiệu	Phụ thuộc chất lượng cụm đèn thay thế
Thẩm mỹ	Giữ ngoại hình cụm đèn nguyên bản	Có thể thay đổi ngoại hình xe

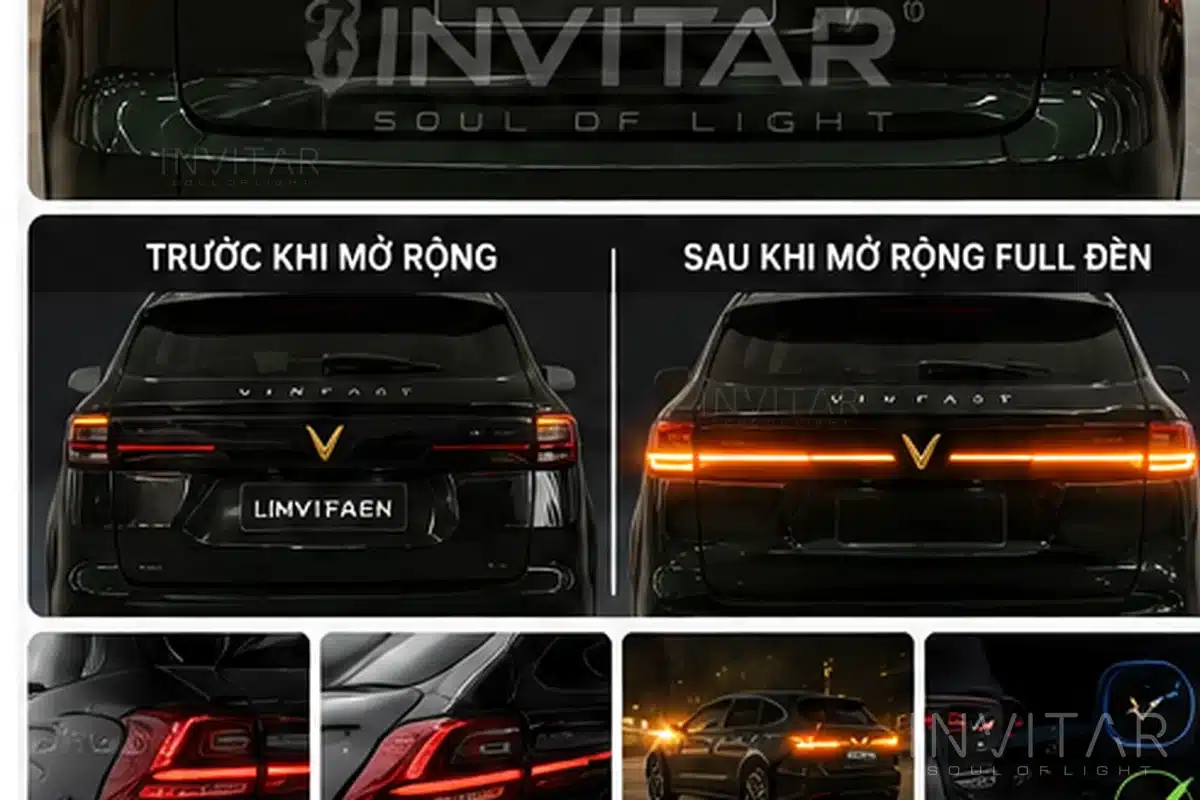

Trước và sau khi mở rộng xi nhan Limo Green — Minh họa trực quan sự khác biệt về vùng hiển thị tín hiệu trước và sau khi mở rộng.

Lợi ích chính: tăng vùng nhận biết, không phải “độ sáng càng cao càng tốt”

Tín hiệu xi nhan tốt cần dễ nhận biết, đúng màu, đúng nhịp và không gây nhầm với phanh/demi. Mở rộng vùng sáng có thể giúp xe phía sau nhận ra ý định chuyển hướng sớm hơn, đặc biệt khi cụm tín hiệu nguyên bản tương đối nhỏ so với bề ngang chiếc MPV.

Tuy nhiên không nên chạy theo “full” bằng mọi giá. Nếu mở rộng làm sai màu, sai chức năng hoặc khiến vùng sáng khác bị mất ưu tiên, lợi ích thị giác có thể đổi thành rủi ro.

Một module full đèn tốt cần xử lý những tình huống nào?

Tối thiểu phải kiểm tra xi nhan trái, xi nhan phải, hazard, demi, phanh và các trạng thái bật/tắt khóa có liên quan. Nếu vùng LED được dùng chung cho nhiều chức năng, firmware phải có thứ tự ưu tiên rõ ràng.

Ngoài ra cần kiểm tra khi xe chuyển trạng thái ngủ/thức, vì một số hệ thống có thể phát xung ngắn để kiểm tra đèn. Module không nên biến các xung này thành nháy sáng rõ ngoài ý muốn.

Vì sao INVITAR tự phát triển mạch full đèn cho Limo Green/MPV7?

INVITAR tự sản xuất/phát triển riêng module để chủ động cả phần cứng và firmware. Khi search thị trường hiện nay, nhiều sản phẩm tập trung vào “giắc zin”, “full đèn” và “không lỗi”. citeturn433279search1 INVITAR đi theo cùng nhu cầu nhưng lựa chọn làm chủ thiết kế để có thể cập nhật khi dữ liệu xe thay đổi.

Giải pháp dùng giắc theo xe giúp hạn chế cắt dây; phần mạch được đổ keo nhằm tăng khả năng chống ẩm/chống nước; firmware có thể cập nhật để khắc phục lỗi hoặc tối ưu tương thích; sản phẩm được bảo hành điện tử 12 tháng trên website.

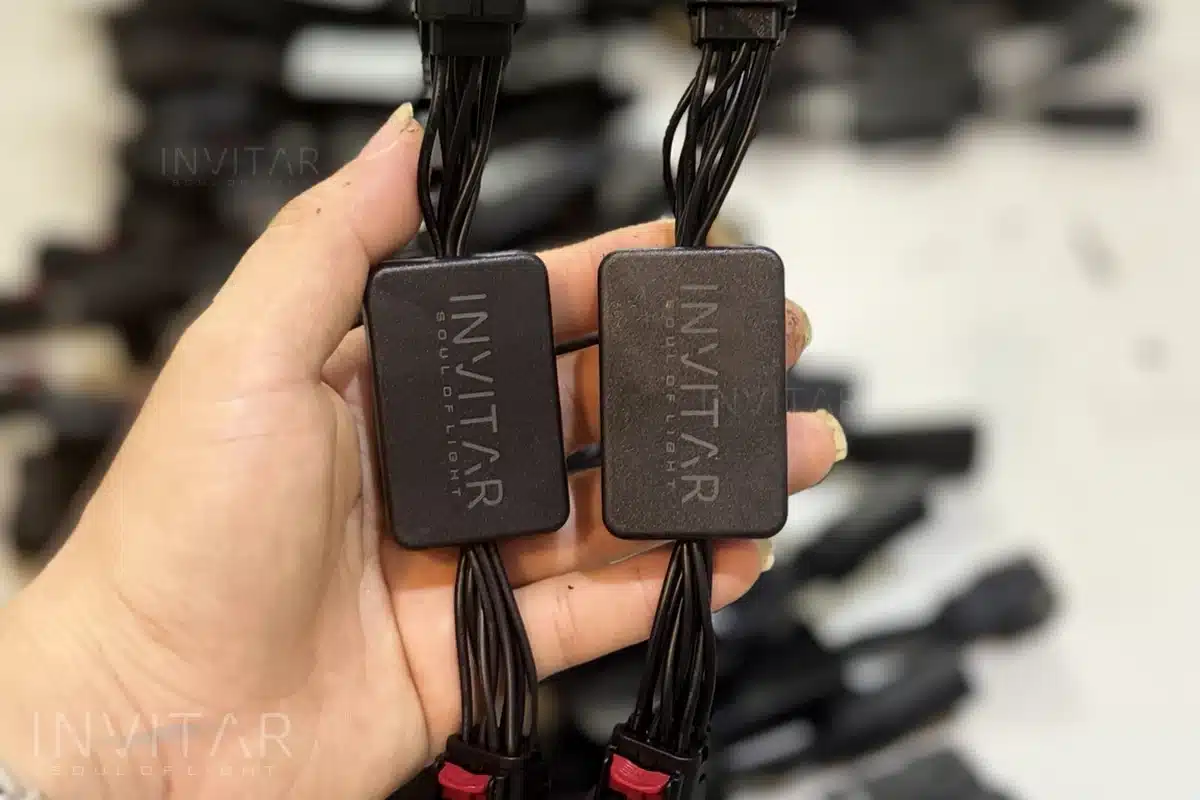

Module INVITAR dùng để mở rộng xi nhan Limo Green — Ảnh thực tế module INVITAR sản xuất với giắc theo xe và vỏ hoàn thiện.

Có nên mở rộng xi nhan full đèn?

Nên cân nhắc nếu mục tiêu là tăng khả năng nhận biết tín hiệu và bạn chọn module đã được thử trên đúng dòng xe. Không nên làm chỉ vì muốn “sáng càng nhiều càng tốt”. Giá trị thật nằm ở logic hoạt động chính xác và khả năng trả về nguyên bản.

Với xe chạy dịch vụ, tín hiệu rõ ràng và phụ kiện dễ bảo trì là lợi thế. Limo Green hiện có quy mô thị trường rất lớn và tiếp tục được dùng trong các đội xe dịch vụ; gần đây VinFast còn công bố thỏa thuận 3.000 xe điện cho nền tảng vận tải, trong đó có Limo Green. citeturn331149search4

Checklist trước khi chọn module full đèn

Hãy xác nhận module đúng phiên bản xe; giắc cắm chắc; không phải cắt dây ngoài thiết kế; test đầy đủ demi/phanh/xi nhan/hazard; kiểm tra nhiệt; hỏi cơ chế cập nhật firmware; hỏi bảo hành; và đảm bảo có thể hoàn nguyên khi cần.

Before/after: nên đánh giá bằng khả năng nhận biết chứ không chỉ bằng ảnh đẹp

Ảnh before/after là dạng nội dung có search intent rất mạnh vì người dùng muốn thấy khác biệt ngay lập tức. Nhưng để đánh giá đúng, nên chụp ở cùng góc, cùng khoảng cách và cùng điều kiện ánh sáng. Nếu một ảnh chụp ban ngày còn ảnh kia chụp tối, cảm giác “sáng hơn” có thể bị phóng đại.

Khi làm nội dung INVITAR, ảnh before/after nên ưu tiên thể hiện vùng sáng được mở rộng chứ không cố tăng độ phơi sáng. Điều này vừa đáng tin hơn vừa giúp người đọc hiểu tác dụng thật của module.

Full đèn có ảnh hưởng tuổi thọ cụm LED không?

Không thể trả lời chung nếu chưa biết cách driver LED nguyên bản được thiết kế và module điều khiển vùng sáng như thế nào. Nếu chỉ thay đổi logic trong mức dòng/điện áp mà cụm LED cho phép, rủi ro có thể thấp; nếu tăng dòng quá mức hoặc cấp sai đường nguồn, tuổi thọ có thể bị ảnh hưởng.

Do đó INVITAR không nên quảng cáo “full đèn” như việc ép LED sáng hơn. Hướng đúng là mở rộng chức năng xi nhan bằng điều khiển logic phù hợp, giữ tải trong giới hạn đã kiểm tra và test nhiệt sau khi lắp.

Mở rộng xi nhan có làm thay đổi thiết kế cụm đèn không?

Nếu dùng module điều khiển đúng cách, hình dáng vật lý của cụm đèn hậu vẫn giữ nguyên. Khác biệt nằm ở cách vùng LED được sử dụng khi bật xi nhan. Đây là lợi thế lớn so với việc thay cả cụm đèn vì ngoại hình xe không bị thay đổi đáng kể và khả năng hoàn nguyên cao hơn.

Chính yếu tố “giữ cụm đèn zin nhưng mở rộng vùng tín hiệu” là search intent quan trọng mà bài SEO nên trả lời rõ. Người dùng không chỉ muốn biết có đẹp không mà còn muốn biết có phải thay đèn, có phải cắt dây và có thể trả xe về nguyên bản hay không.

Ai phù hợp với nâng cấp full đèn?

Nhóm phù hợp nhất là người chạy dịch vụ, xe thường xuyên di chuyển trong đô thị đông và chủ xe muốn tăng mức nhận biết tín hiệu phía sau mà không thay đổi ngoại hình cụm đèn. Với garage, giải pháp plug-and-play cũng dễ chuẩn hóa quy trình hơn so với thay đèn aftermarket nhiều nguồn.

Câu hỏi thường gặp

Full đèn có nghĩa thay cụm đèn hậu?

Không. Với giải pháp module, có thể giữ nguyên cụm đèn và thay đổi logic điều khiển vùng sáng.

Mở rộng xi nhan có làm đèn sáng hơn không?

Mục tiêu chính là tăng vùng hiển thị, không nhất thiết tăng cường độ từng LED.

Có cần cắt dây?

Với module INVITAR sử dụng giắc theo xe, mục tiêu là hạn chế tối đa cắt nối dây nguyên bản.

Firmware có thể cập nhật không?

Có thể cập nhật để khắc phục lỗi hoặc tối ưu tương thích khi cần.

Bảo hành INVITAR bao lâu?

Mạch xi nhan Limo Green/MPV7 áp dụng bảo hành điện tử 12 tháng trên website.

Kết luận

Mở rộng xi nhan Limo Green full đèn là cách tăng vùng tín hiệu bằng việc điều khiển thêm phần LED sẵn có, không nhất thiết phải thay cụm đèn hậu. Giải pháp đáng làm khi mạch được phát triển đúng cho xe, giữ logic đèn chuẩn, có khả năng hoàn nguyên và có hỗ trợ sau bán.

Tiếp tục đọc

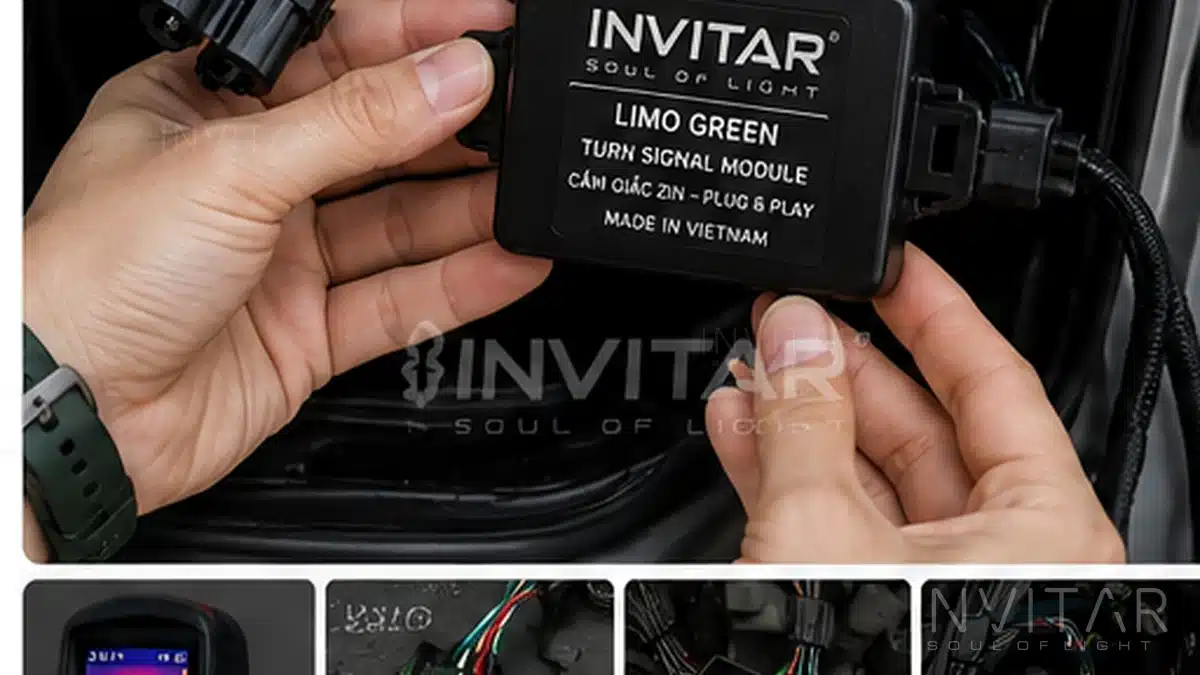

Mạch xi nhan Limo Green có nóng không? Cách chọn mạch bền

“Mạch xi nhan Limo Green có nóng không?” là một trong những câu hỏi thực tế nhất khi người dùng tìm module mở rộng xi nhan. Trên thị trường hiện nay, một số nhà bán nhấn mạnh “mạch bán dẫn không nóng”, trong khi nơi khác vẫn cung cấp cả phiên bản relay và bán dẫn. Điều này khiến nhiều chủ xe hiểu rằng chỉ cần chọn đúng tên công nghệ là sẽ hết vấn đề nhiệt.

Thực tế phức tạp hơn. Bất kỳ linh kiện công suất nào cũng có tổn hao. Mạch nóng nhiều hay ít phụ thuộc dòng tải, điện trở dẫn, cách bố trí linh kiện, đường đồng, vật liệu potting, vị trí lắp và cả thời gian xi nhan/hazard hoạt động liên tục. Vì vậy bài viết này tập trung vào cách hiểu nhiệt đúng kỹ thuật và cách chọn module bền hơn cho Limo Green.

Vì sao nhiệt trở thành từ khóa quan trọng với mạch xi nhan Limo Green?

Khảo sát SERP hiện tại cho thấy các trang bán module Limo Green thường nhấn mạnh các cụm “không sinh nhiệt”, “bán dẫn”, “chống nước”, “chịu nhiệt” và “giắc zin”. Điều này phản ánh đúng nỗi lo của người mua: module nhỏ, thường được giấu sau tapi hoặc gần cụm đèn, nếu nhiệt tăng cao trong thời gian dài thì khó quan sát bằng mắt.

Limo Green cũng đang có lượng xe lớn trên thị trường. VinFast công bố mẫu xe này đạt 27.927 xe trong 6 tháng đầu năm 2026; quy mô sử dụng lớn khiến phụ kiện theo xe nhanh chóng hình thành một thị trường riêng. citeturn331149search5

Nguồn sinh nhiệt trong một module xi nhan đến từ đâu?

Ba nguồn chính thường là linh kiện đóng cắt công suất, điện trở và các điểm tiếp xúc. Với MOSFET, tổn hao dẫn có thể hình dung đơn giản theo công thức P ≈ I² × Rds(on). Dòng càng cao hoặc điện trở dẫn càng lớn thì nhiệt càng tăng. Với relay, cuộn dây tiêu thụ điện khi hút và tiếp điểm cũng có điện trở nhất định; ngoài ra relay có hao mòn cơ khí.

Nhiệt cũng có thể xuất hiện tại connector nếu terminal lỏng hoặc tiếp xúc kém. Đây là lý do “mạch không nóng” không chỉ phụ thuộc bo mạch. Một giắc cắm kém có thể nóng tại chân tiếp xúc ngay cả khi MOSFET còn mát.

Limo Green với cụm xi nhan phía sau minh họa thực tế — Ảnh dựng photorealistic theo hình dáng thực tế Limo Green để minh họa vị trí đèn hậu và xi nhan.

Relay và bán dẫn: loại nào mát hơn?

Không thể trả lời chỉ bằng tên linh kiện. Một MOSFET tốt với Rds(on) thấp, được kích đúng điện áp và bố trí PCB hợp lý có thể rất mát ở mức tải nhỏ. Một MOSFET chọn sai hoặc gate không được điều khiển đủ cũng có thể nóng đáng kể. Tương tự, relay chất lượng phù hợp tải có thể hoạt động ổn định, nhưng cuộn coil và tiếp điểm vẫn có tổn hao.

Với mạch nhỏ lắp trên xe, bán dẫn có lợi thế về kích thước, không có tiếp điểm cơ khí và dễ điều khiển bằng firmware. Nhưng yếu tố quyết định vẫn là thiết kế tổng thể, không phải câu “dùng MOSFET nên không nóng”.

Đổ keo có làm mạch nóng hơn không?

INVITAR sử dụng thiết kế đổ keo để tăng khả năng chống ẩm/chống nước cho module. Potting giúp bảo vệ bo mạch khỏi môi trường, nhưng về nhiệt nó phụ thuộc vật liệu. Vật liệu dẫn nhiệt tốt có thể hỗ trợ truyền nhiệt ra vỏ; vật liệu cách nhiệt mạnh có thể giữ nhiệt nếu phần công suất bên trong đã thiết kế sát giới hạn.

Do đó trình tự đúng là thiết kế mạch có dư tải, kiểm tra nhiệt trước, sau đó mới hoàn thiện potting. Không nên dùng việc đổ keo như một cách “che” một mạch vốn đã nóng.

Module xi nhan INVITAR thực tế dùng cho Limo Green — Ảnh thực tế sản phẩm INVITAR với module, dây và giắc cắm theo xe.

Nhiệt độ bao nhiêu là an toàn?

Không nên đưa ra một con số chung cho mọi module nếu chưa biết linh kiện bên trong. Mỗi MOSFET, regulator, tụ điện và vật liệu vỏ có giới hạn khác nhau. Điều quan trọng là đo độ tăng nhiệt so với môi trường và xác định linh kiện nóng nhất.

Trong thử nghiệm thực tế, có thể cho xi nhan hoặc hazard hoạt động liên tục trong khoảng thời gian dài hơn tình huống thông thường, đo nhiệt bằng camera nhiệt hoặc thermocouple, sau đó kiểm tra lại chức năng. Một bài test tốt nên lặp lại ở điện áp nguồn thấp/cao trong dải sử dụng và sau khi module đã được đóng vỏ hoàn thiện.

5 nguyên nhân khiến mạch xi nhan nóng bất thường

Nguyên nhân	Biểu hiện/ảnh hưởng
Linh kiện công suất chọn sát tải	Nhiệt tăng mạnh khi hazard hoạt động lâu
Gate/driver điều khiển chưa tối ưu	MOSFET không mở hoàn toàn, Rds hiệu dụng tăng
PCB/đường đồng nhỏ	Tổn hao và điểm nóng trên đường công suất
Giắc/terminal tiếp xúc kém	Nóng cục bộ tại connector
Vị trí lắp bí nhiệt	Nhiệt tích tụ dù công suất tổn hao không lớn

INVITAR tự phát triển mạch để kiểm soát nhiệt và firmware

Với Limo Green/MPV7, INVITAR tự phát triển/sản xuất riêng module thay vì chỉ lấy sản phẩm phổ thông về đổi giắc. Điều này cho phép đội kỹ thuật kiểm soát lựa chọn linh kiện, đường công suất, connector và logic điều khiển.

Phần firmware cũng quan trọng. Nếu một tín hiệu đầu vào có PWM hoặc xung đặc biệt, nhận sai trạng thái có thể khiến tầng công suất đóng cắt không đúng cách. Khả năng cập nhật firmware cho phép điều chỉnh thuật toán khi có dữ liệu mới từ xe thực tế.

Mạch xi nhan INVITAR bên trong trước khi hoàn thiện — Ảnh thực tế phần mạch bên trong, dùng để minh họa các yếu tố ảnh hưởng nhiệt và công đoạn hoàn thiện.

Checklist chọn mạch “mát – bền” thay vì chỉ nghe quảng cáo

Hãy hỏi nhà bán hoặc nhà sản xuất: module đã test trên đúng Limo Green chưa; có đo nhiệt thực tế không; phần công suất là gì; giắc có khóa chắc không; sản phẩm có được đổ keo/chống ẩm không; nếu xe thay đổi tín hiệu sau cập nhật có đường nâng firmware không; và thời hạn bảo hành là bao lâu.

Mạch xi nhan INVITAR hiện áp dụng bảo hành điện tử 12 tháng trên website. Đây không chứng minh mạch “không thể hỏng”, nhưng cho thấy sản phẩm có vòng đời và cơ chế hỗ trợ sau bán rõ ràng.

Quy trình test nhiệt thực tế nên làm như thế nào?

Một bài test có giá trị nên bắt đầu từ nhiệt độ môi trường được ghi nhận rõ ràng, sau đó cho module chạy ở các chế độ có khả năng tạo tải cao nhất như hazard liên tục. Nên đo ít nhất ba điểm: bề mặt vỏ module, vị trí gần linh kiện công suất và đầu giắc. Nếu có camera nhiệt, hình ảnh phân bố nhiệt sẽ hữu ích hơn một con số đo duy nhất vì có thể phát hiện điểm nóng cục bộ.

Sau chu kỳ test, không chỉ nhìn nhiệt độ. Cần kiểm tra lại nhịp xi nhan, độ ổn định, khả năng hồi về trạng thái ban đầu và tình trạng terminal. Một module giữ nhiệt ở mức hợp lý nhưng xuất hiện nháy sai logic vẫn chưa đạt yêu cầu. Vì vậy bài toán nhiệt phải đi cùng bài toán tín hiệu.

Vị trí lắp trên xe ảnh hưởng nhiệt ra sao?

Một module đặt sát nguồn nhiệt, bị bọc kín bằng mút hoặc nằm trong hốc không thoáng có thể nóng hơn cùng module đặt ở vị trí khác. Khi thi công, nên chọn vị trí cố định chắc, tránh cạnh sắc, tránh đường nước và không ép sát vào linh kiện tỏa nhiệt khác.

Đây cũng là lý do ảnh thực tế vị trí lắp trên xe quan trọng trong tài liệu kỹ thuật. Một sản phẩm tốt nhưng lắp sai chỗ vẫn có thể cho kết quả kém.

Mạch mát hơn có luôn bền hơn không?

Nhiệt thấp là một tín hiệu tốt nhưng không phải chỉ số duy nhất của độ bền. Một module có thể rất mát nhưng dùng connector chất lượng thấp, firmware xử lý chưa ổn định hoặc không có bảo vệ xung điện phù hợp. Ngược lại, một module hơi ấm trong giới hạn thiết kế nhưng có linh kiện tốt, bo mạch chắc chắn và được kiểm thử đầy đủ vẫn có thể bền hơn.

Do đó khi so sánh sản phẩm, người dùng nên xem nhiệt như một phần của bộ tiêu chí gồm phần cứng, phần mềm, giắc, chống ẩm, QC và bảo hành. Đây cũng là cách tránh bị dẫn dắt bởi một thông số quảng cáo đơn lẻ.

Câu hỏi thường gặp

Mạch xi nhan Limo Green có nóng là hỏng không?

Không nhất thiết. Linh kiện công suất có thể ấm khi hoạt động. Quan trọng là mức tăng nhiệt có nằm trong giới hạn thiết kế hay không và có tăng bất thường theo thời gian hay không.

Mạch bán dẫn chắc chắn mát hơn relay?

Không thể kết luận chỉ bằng tên công nghệ. Chất lượng linh kiện và thiết kế mới quyết định.

Đổ keo có giúp tản nhiệt?

Tùy vật liệu potting. Nó chủ yếu được dùng để tăng bảo vệ môi trường; tác động nhiệt phải được xác minh riêng.

INVITAR có cập nhật phần mềm mạch không?

Thiết kế có khả năng cập nhật firmware để khắc phục lỗi hoặc tối ưu tương thích khi cần.

Bảo hành mạch xi nhan INVITAR bao lâu?

Bảo hành điện tử 12 tháng trên website INVITAR.

Kết luận

Khi hỏi mạch xi nhan Limo Green có nóng không, câu trả lời tốt không phải “có” hay “không” mà là: mạch sinh bao nhiêu nhiệt ở tải thực tế, nhiệt được phân bố ra sao và đã được test trong điều kiện nào. INVITAR chọn hướng tự phát triển phần cứng, firmware, giắc và potting để kiểm soát sản phẩm theo hệ thống, thay vì chỉ dựa vào một câu quảng cáo “không nóng”.

Tiếp tục đọc

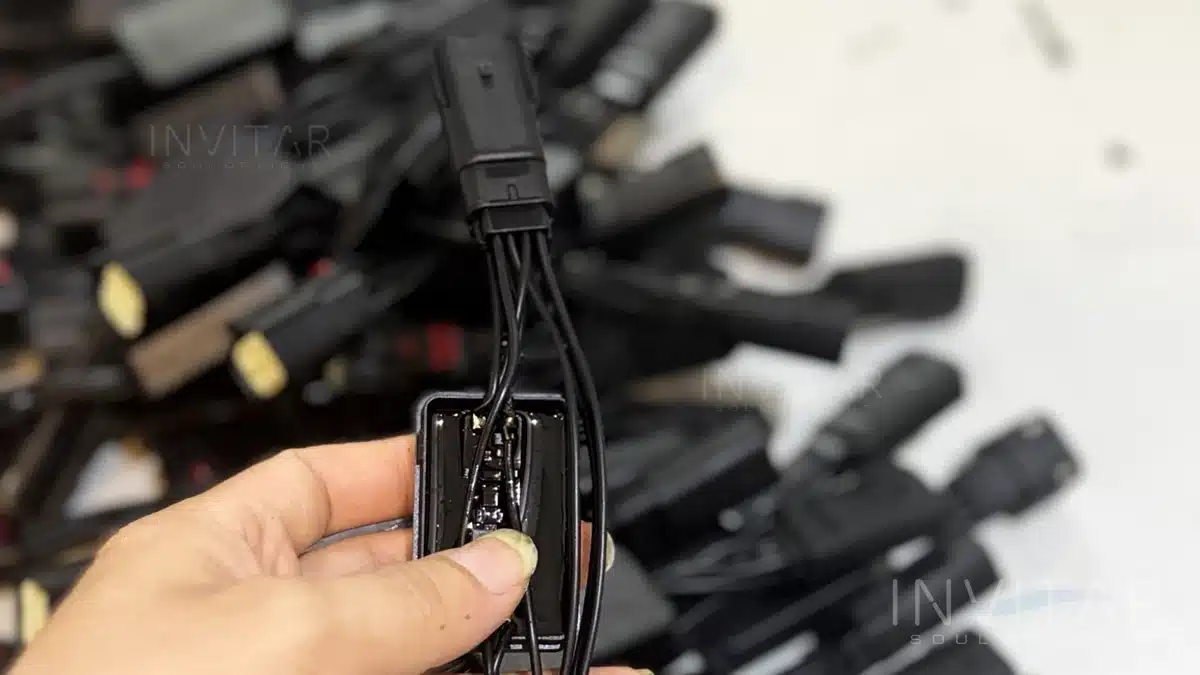

Mạch xi nhan Limo Green chống nước: Vì sao INVITAR đổ keo? Trong kết quả tìm kiếm về module mở rộng xi nhan Limo Green, các cụm “chống nước”, “chịu nhiệt”, “chống ẩm” xuất hiện khá thường xuyên. Điều này hợp lý vì mạch phụ kiện ô tô làm việc trong môi trường có độ ẩm, nhiệt đ

Tiếp tục đọc

Mạch xi nhan Limo Green không báo lỗi: BCM cần lưu ý gì? Cụm mạch xi nhan Limo Green không báo lỗi đang xuất hiện nhiều trên kết quả tìm kiếm và trang bán phụ kiện. Điều khách hàng muốn rất rõ: mở rộng vùng tín hiệu nhưng không làm đèn chớp bất thường, không xuất hiện cảnh

Tiếp tục đọc

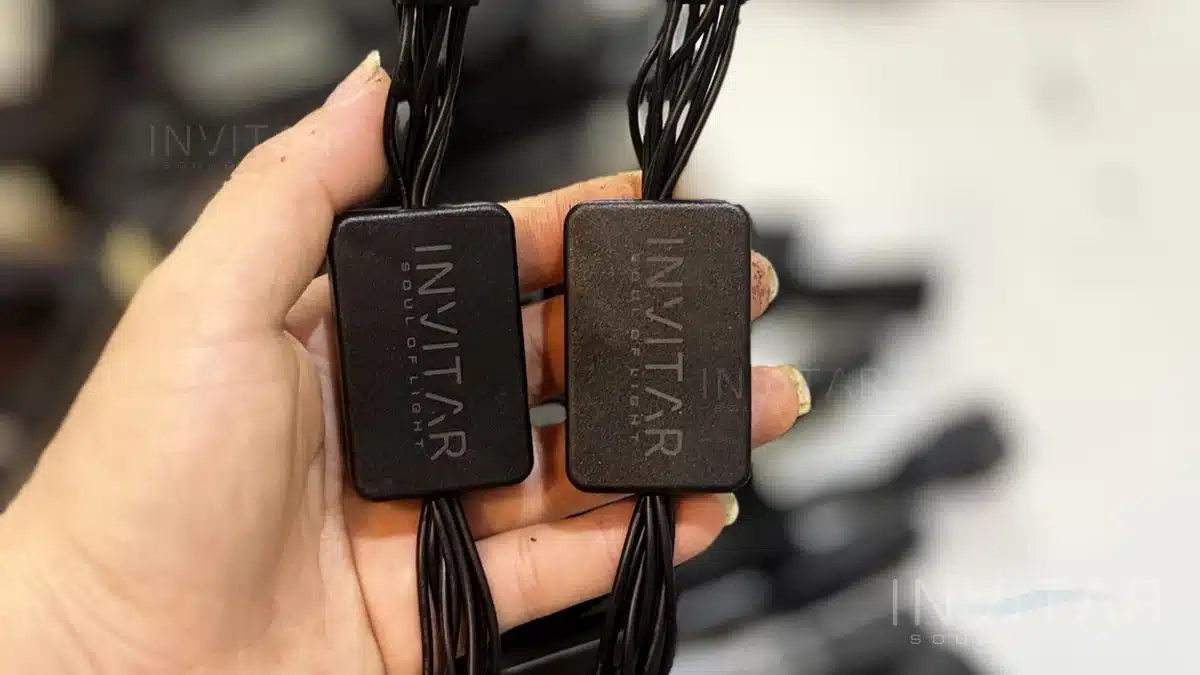

Mạch xi nhan Limo Green giắc zin: Vì sao không nên cắt dây? Khi tìm phụ kiện mở rộng xi nhan cho VinFast Limo Green, cụm mạch xi nhan Limo Green giắc zin xuất hiện thường xuyên trên kết quả tìm kiếm. Người dùng hiện không chỉ hỏi mạch có làm vùng xi nhan rõ hơn hay không mà

Tiếp tục đọc

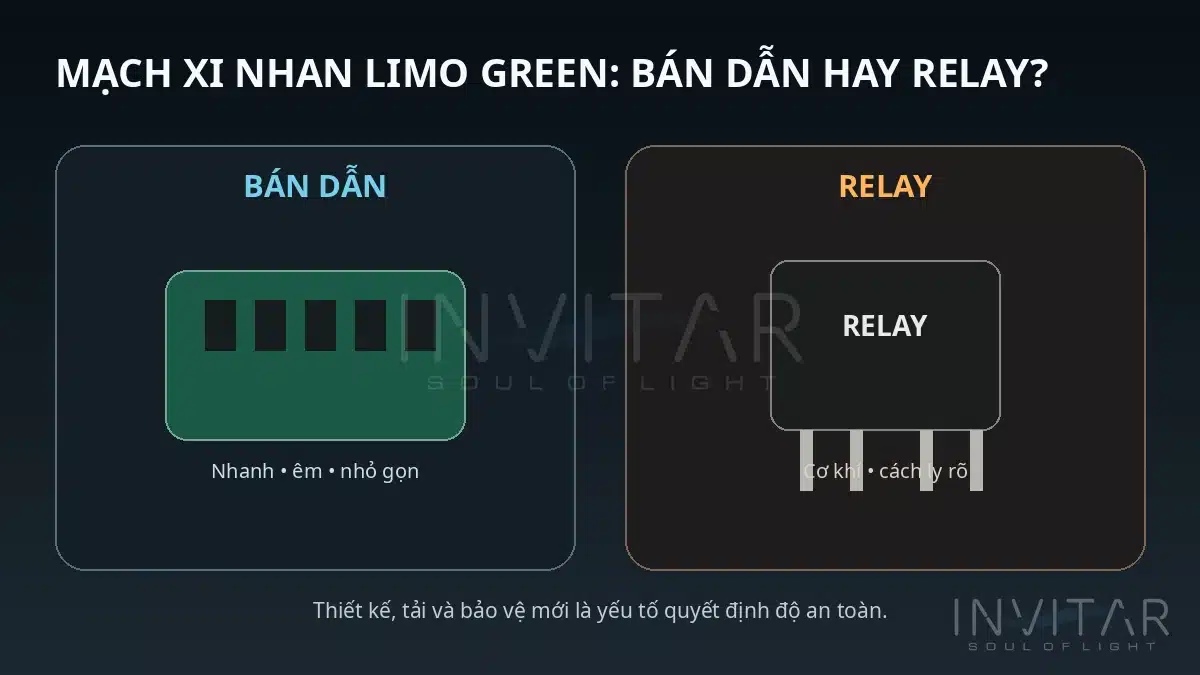

Mạch xi nhan Limo Green bán dẫn hay relay: loại nào an toàn hơn?

Thị trường hiện có cả hai kiểu mạch xi nhan Limo Green bán dẫn hay relay, và mỗi bên thường được quảng cáo bằng một câu rất ngắn: bán dẫn “không nóng, bền hơn”, relay “đơn giản, cách ly tốt”. Thực tế kỹ thuật phức tạp hơn. Không có linh kiện nào tự động biến một module thành an toàn; kết quả phụ thuộc tải LED, cách lấy tín hiệu, bảo vệ xung, nhiệt, PCB, connector và kịch bản lỗi.

Nếu thiết kế dành riêng cho tải LED công suất nhỏ và cần module gọn, điều khiển nhanh, im lặng, tầng bán dẫn thường có nhiều lợi thế. Nhưng một MOSFET không đúng điện áp hoặc thiếu bảo vệ có thể chết nhanh hơn relay. Ngược lại, relay ô tô đúng tải có thể rất bền, nhưng có tiếp điểm cơ khí, cuộn hút và kích thước lớn hơn. Bài này phân tích từng điểm để garage có tiêu chí lựa chọn thay vì dựa vào tên công nghệ.

Mạch bán dẫn xi nhan Limo Green là gì?

Mạch bán dẫn xi nhan Limo Green thường sử dụng transistor hoặc MOSFET làm phần tử đóng/cắt dòng tới vùng LED mở rộng. MCU hoặc mạch logic điều khiển gate/base, vì thế hệ thống không cần tiếp điểm cơ khí. Điều này cho phép module đóng/cắt rất nhanh, không phát tiếng “tạch” và có thể tích hợp nhiều logic trong kích thước nhỏ.

Đối với LED, MOSFET đặc biệt phù hợp vì tải thường cần đóng/cắt điện tử với số chu kỳ lớn. Khi MOSFET mở hoàn toàn, tổn hao dẫn có thể ước tính gần đúng theo công thức P ≈ I² × RDS(on). Dòng càng lớn, tổn hao tăng rất nhanh; vì vậy cụm từ “MOSFET không nóng” chỉ đúng trong một điều kiện tải và thiết kế cụ thể.

mạch bán dẫn xi nhan Limo Green dùng MOSFET và tổn hao nhiệt — Với MOSFET, tổn hao dẫn tăng theo bình phương dòng và điện trở RDS(on); PCB và nhiệt độ môi trường cũng ảnh hưởng.

Ưu điểm của bán dẫn

Không có tiếp điểm cơ khí nên không mòn theo số lần đóng/cắt theo cùng cơ chế relay.
Đóng/cắt nhanh, phù hợp tín hiệu PWM hoặc logic cần phản ứng tức thời.
Kích thước nhỏ, thuận lợi làm module plug-and-play gọn.
Không có tiếng cơ khí và có thể tiêu thụ điều khiển thấp.
Dễ bổ sung đo dòng, chẩn đoán, soft-start hoặc bảo vệ bằng logic nếu thiết kế yêu cầu.

Điểm yếu cần xử lý

MOSFET nhạy với quá áp gate, quá áp drain-source, ESD và xung trên hệ thống điện. Nếu linh kiện chết chập, tải có thể bị giữ sáng; nếu chết hở, vùng mở rộng mất sáng. Vì vậy cần chọn điện áp chịu đựng có margin, bảo vệ cổng, đường nguồn và thiết kế fail-safe. Nhiệt từ MOSFET phải được truyền ra copper pour/via hoặc vỏ theo đúng tính toán.

Mạch relay xi nhan Limo Green là gì?

Mạch relay xi nhan Limo Green sử dụng cuộn điện từ để kéo tiếp điểm cơ khí đóng/cắt đường tải. Relay tạo một sự tách biệt dễ hiểu giữa mạch điều khiển và đường công suất. Với thợ điện ô tô, relay cũng quen thuộc, dễ chẩn đoán bằng tiếng đóng cắt và dễ thay nếu sử dụng loại tiêu chuẩn.

mạch relay xi nhan Limo Green với cuộn hút và tiếp điểm — Relay sử dụng cuộn hút và tiếp điểm cơ khí; ưu điểm và giới hạn khác với tầng bán dẫn.

Ưu điểm của relay

Tiếp điểm có thể chịu dòng lớn nếu chọn đúng loại và đúng đặc tính tải.
Khả năng cách ly giữa cuộn hút và tiếp điểm rõ ràng.
Mạch nguyên lý đơn giản, dễ hiểu và dễ sửa.
Ở trạng thái off, rò qua tiếp điểm lý tưởng rất thấp.

Giới hạn của relay

Relay có cuộn hút tiêu thụ công suất khi hoạt động và sinh nhiệt ở cuộn. Tiếp điểm có tuổi thọ đóng cắt hữu hạn, đặc biệt nếu tải có dòng xung hoặc phát sinh hồ quang. Cơ cấu cơ khí cũng chậm hơn bán dẫn và có tiếng. Với xi nhan nhấp nháy liên tục, số chu kỳ đóng cắt tăng nhanh hơn nhiều so với relay chỉ dùng để bật một phụ tải vài lần mỗi chuyến đi.

Cuộn relay là tải cảm nên cần dập xung đúng cách khi ngắt. Một diode flyback đơn giản có thể bảo vệ transistor điều khiển nhưng cũng làm relay nhả chậm hơn; trong một số ứng dụng có thể dùng zener/TVS hoặc mạng dập khác để cân bằng tốc độ và điện áp. Đây là ví dụ cho thấy relay “đơn giản” vẫn cần thiết kế đúng.

So sánh nhiệt: bán dẫn có thực sự mát hơn relay?

Không thể kết luận nếu chưa biết dòng tải. Với MOSFET, nhiệt chủ yếu đến từ tổn hao dẫn và chuyển mạch. Nếu dòng LED 0,5 A và RDS(on) thấp, tổn hao có thể rất nhỏ; nhưng nếu MOSFET chưa mở hết hoặc RDS(on) tăng mạnh ở nhiệt độ cao, công suất sẽ tăng. PCB nhỏ, đổ keo dày hoặc đặt trong khoang kín cũng làm nhiệt tích tụ.

Relay có hai nguồn nhiệt: cuộn hút và điện trở tiếp điểm. Tiếp điểm mới có điện trở rất thấp nhưng có thể tăng khi oxy hóa hoặc mòn. Với tải LED thấp, cuộn hút đôi khi còn tiêu thụ công suất đáng kể so với chính tải. Vì vậy trong một module nhỏ cho xi nhan LED, bán dẫn thường có lợi thế hiệu suất; nhưng phải xác minh bằng đo nhiệt thật.

So sánh độ bền theo số chu kỳ

Xi nhan là tải đóng/cắt lặp đi lặp lại. Một phút bật hazard có thể tạo hàng chục chu kỳ. Trong nhiều năm, số lần đóng cắt rất lớn. Bán dẫn không có tiếp điểm cơ khí nên về nguyên lý có lợi thế về số chu kỳ, miễn là mỗi lần đóng/cắt đều nằm trong giới hạn điện và nhiệt.

Relay có tuổi thọ điện và tuổi thọ cơ khí được nhà sản xuất quy định. Tuổi thọ điện phụ thuộc mạnh vào dòng, điện áp và loại tải. Nếu sử dụng relay chất lượng cao ở tải rất nhẹ so với định mức, tuổi thọ có thể vẫn đáp ứng tốt. Vì thế không nên nói relay “nhanh hỏng” một cách tuyệt đối; đúng hơn là relay có một cơ chế hao mòn mà MOSFET không có.

So sánh khả năng chịu xung điện ô tô

Đây là điểm relay thường được đánh giá “lì” hơn ở phần tiếp điểm, nhưng module relay vẫn có transistor điều khiển, diode, MCU hoặc IC nhận tín hiệu phía trước. Các linh kiện đó vẫn phải đối mặt với môi trường điện ô tô. Bán dẫn công suất có thể được thiết kế chịu xung rất tốt nếu chọn đúng VDS, có TVS/surge stopper hoặc kiến trúc ngắt phù hợp.

Tài liệu tham chiếu của TI và Analog Devices cho thấy nguồn 12 V ô tô có thể gặp xung dương, xung âm, load dump, cranking và đảo cực. Điều cần đánh giá vì vậy là hệ thống bảo vệ của cả module, không phải chỉ phần tử cuối cùng là MOSFET hay relay.

So sánh khả năng gây lỗi BCM

BCM không biết module dùng relay hay MOSFET; BCM “nhìn thấy” điện áp, dòng và dạng tín hiệu trên đường mà nó giám sát. Nếu module lấy tín hiệu bằng đầu vào trở kháng cao và cấp tải mở rộng từ một nhánh độc lập, mức ảnh hưởng thường thấp hơn việc kéo thêm dòng trực tiếp trên output BCM.

Relay có thể tạo cách ly tốt nếu cuộn hút được điều khiển qua tầng đệm, nhưng cuộn hút vẫn là tải. MOSFET có thể nhận tín hiệu với dòng cực nhỏ nếu sử dụng comparator/opto/logic phù hợp. Vì thế “relay không báo lỗi còn bán dẫn báo lỗi” hoặc ngược lại đều là khẳng định thiếu cơ sở nếu không nhìn toàn bộ sơ đồ.

Bảng so sánh bán dẫn và relay cho mạch mở rộng xi nhan

Tiêu chí	Bán dẫn/MOSFET	Relay
Tốc độ	Rất nhanh	Chậm hơn do cơ khí
Tiếng ồn	Im lặng	Có tiếng đóng/cắt
Kích thước	Nhỏ, dễ tích hợp	Thường lớn hơn
Chu kỳ đóng/cắt	Không mòn tiếp điểm	Có giới hạn tuổi thọ điện
Nhiệt	I²R + switching	Cuộn hút + tiếp điểm
Xung điện	Cần chọn/bảo vệ kỹ	Tiếp điểm khá robust, mạch cuộn vẫn cần bảo vệ
PWM/logic phức tạp	Rất phù hợp	Không phù hợp tần số cao
Sửa chữa	Cần kỹ năng điện tử	Thợ ô tô dễ hiểu hơn

bảng so sánh mạch bán dẫn và relay cho xi nhan Limo Green — So sánh theo nguyên lý chung; chất lượng thực tế vẫn phụ thuộc linh kiện, tải, PCB và bảo vệ của từng thiết kế.

Với Limo Green, loại nào hợp lý hơn?

Nếu vùng LED mở rộng có dòng thấp, cần module gọn, hoạt động nhiều chu kỳ, có thể xử lý logic chồng lệnh và mục tiêu dài hạn là tích hợp chẩn đoán/bảo vệ, thiết kế bán dẫn có xu hướng phù hợp hơn. Đây cũng là hướng INVITAR ưu tiên nghiên cứu cho thế hệ mạch mới.

Tuy nhiên, “ưu tiên bán dẫn” không có nghĩa cứ thay relay bằng một MOSFET là xong. Thiết kế phải xác định loại high-side hay low-side, cực tính, điện áp tối đa, cách kích gate, trạng thái khi MCU reset, dòng inrush, back-feed qua body diode và nhiệt PCB. Nếu không giải quyết các điểm này, relay đúng chuẩn còn an toàn hơn một tầng MOSFET làm sơ sài.

Một mạch bán dẫn tốt cần những gì?

Không công bố BOM cụ thể khi chưa chốt phiên bản, nhưng về nguyên tắc, một mạch thương mại hóa nên có đầu vào bảo vệ; tầng nhận tín hiệu không làm tải đường zin; logic có trạng thái mặc định an toàn; MOSFET với margin điện áp/dòng; giải pháp chống xung; đường đồng đủ rộng; connector đúng tải; và cơ chế xử lý khi mất nguồn hoặc reset. Nếu module đổ keo, phải kiểm tra lại nhiệt sau khi đổ vì thermal path thay đổi.

INVITAR cũng nên lưu dữ liệu theo lô: dòng tiêu thụ, nhiệt độ max ở bài test chuẩn, phiên bản PCB/firmware và dòng xe đã xác minh. Khi có phản hồi ngoài thị trường, dữ liệu này giúp truy nguyên tốt hơn rất nhiều so với sản phẩm không có version control.

Khi nào relay vẫn là lựa chọn hợp lý?

Relay vẫn đáng cân nhắc nếu tải cần tách rõ, tần số đóng cắt thấp, không cần PWM, không gian đủ và đội kỹ thuật ưu tiên khả năng sửa nhanh. Trong giai đoạn prototype, relay cũng có lợi thế giúp xác minh logic tải mà chưa cần hoàn thiện tầng MOSFET. Một hệ thống có thể dùng relay ở bản thử và chuyển sang bán dẫn ở bản thương mại sau khi các thông số được đo đầy đủ.

5 câu hỏi để tránh mua theo quảng cáo

Dòng tải thực tế của vùng đèn mở rộng là bao nhiêu?
Nhiệt độ cao nhất của phần tử công suất và connector sau bài test hazard dài là bao nhiêu?
Module có bảo vệ khi nguồn hoặc tín hiệu xuất hiện xung bất thường không?
Khi phần tử công suất hỏng chập/hở, xi nhan zin còn hoạt động không?
Đã test đúng Limo Green/VF MPV 7 và phiên bản cụm đèn nào?

FAQ

Mạch bán dẫn có bền hơn relay không?

Về số chu kỳ đóng cắt, bán dẫn có lợi thế vì không có tiếp điểm cơ khí. Nhưng độ bền tổng thể còn phụ thuộc xung điện, nhiệt, chất lượng linh kiện và thiết kế bảo vệ.

MOSFET có thể bị chập làm đèn sáng liên tục không?

Có. MOSFET có thể hỏng chập hoặc hở tùy cơ chế lỗi. Thiết kế fail-safe phải xét cả hai trạng thái.

Relay có làm BCM báo lỗi không?

Có thể hoặc không tùy cách cuộn relay được nối vào đường tín hiệu. Nếu kéo quá nhiều dòng từ output được BCM giám sát, vẫn có khả năng ảnh hưởng.

Vì sao relay có tiếng tạch?

Đó là âm thanh cơ cấu phần ứng và tiếp điểm đóng/cắt. Nó là đặc trưng bình thường của relay cơ khí.

Loại nào ít nóng hơn?

Phải đo theo tải cụ thể. Bán dẫn RDS(on) thấp có thể rất mát ở tải LED nhỏ; relay có nhiệt cuộn hút và tiếp điểm. Không thể kết luận chỉ từ tên công nghệ.

INVITAR sẽ dùng loại nào?

INVITAR ưu tiên phát triển hướng bán dẫn cho module nhỏ, nhiều chu kỳ và logic linh hoạt, nhưng cấu hình thương mại phải được chốt sau đo tải, nhiệt và kiểm thử trên xe.

Kết luận

Khi so sánh mạch xi nhan Limo Green bán dẫn hay relay, bán dẫn có lợi thế rõ ở tốc độ, kích thước, độ ồn và số chu kỳ; relay có ưu điểm trực quan, cách ly cơ khí và dễ sửa. Với tải LED mở rộng xi nhan, một thiết kế MOSFET tốt thường là hướng hấp dẫn hơn, nhưng chỉ khi có đủ bảo vệ và kiểm thử.

Đọc thêm mạch chuyển xi nhan Limo Green là gì và 7 tiêu chí an toàn khi mở rộng xi nhan. Thông tin về phiên bản mạch INVITAR sẽ được cập nhật tại invitar.vn sau khi hoàn thành các bài kiểm tra kỹ thuật.

Nguồn kỹ thuật tham khảo: Texas Instruments và Analog Devices về bảo vệ nguồn ô tô, load dump, reverse polarity, ISO 7637-2/ISO 16750-2. Nội dung so sánh dựa trên nguyên lý linh kiện; không lấy thông số hay tuyên bố hiệu năng của module đối thủ làm thông số INVITAR.

Tiếp tục đọc

Mở rộng xi nhan Limo Green có an toàn không? 7 tiêu chí phải kiểm tra

Mở rộng xi nhan Limo Green có an toàn không phụ thuộc gần như hoàn toàn vào cách module được thiết kế và lắp đặt. Bản thân việc làm vùng báo rẽ lớn hơn không phải một cơ chế nguy hiểm; rủi ro xuất hiện khi module nhận tín hiệu sai, kéo tải không phù hợp, sinh nhiệt cao, đưa điện ngược vào hệ thống zin hoặc dùng connector không đúng.

Trên thị trường hiện có cả mạch relay và mạch bán dẫn, nhiều sản phẩm quảng cáo “cắm giắc zin”, “không báo lỗi”, “không nóng”. Những mô tả này là điểm khởi đầu để người mua hỏi thêm, không nên được xem là bằng chứng kỹ thuật. Một sản phẩm an toàn cần trả lời được câu hỏi: đã thử ở điều kiện nào, tải bao nhiêu, nhiệt đo ở đâu, khi lỗi thì hệ thống zin còn hoạt động thế nào?

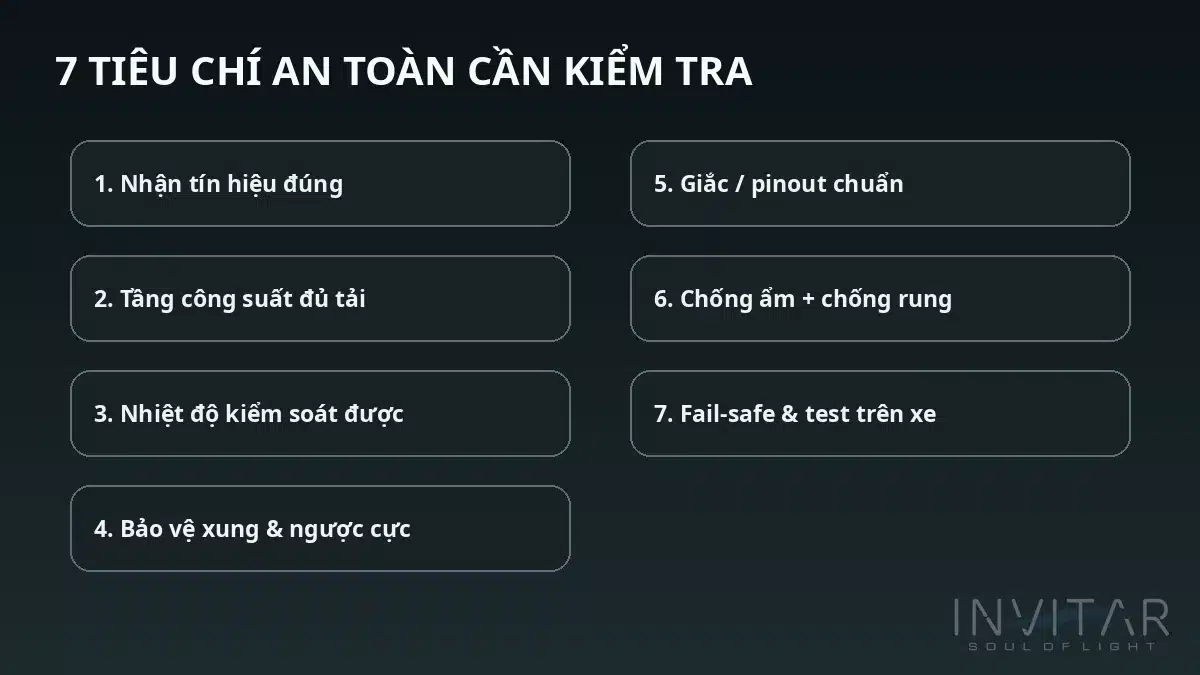

7 tiêu chí an toàn khi lắp mạch mở rộng xi nhan Limo Green — Bảy điểm nên kiểm tra trước khi chấp nhận một module xi nhan dùng lâu dài trên xe.

Trả lời nhanh: khi nào có thể xem là an toàn?

Một module mở rộng xi nhan có cơ sở để được đánh giá an toàn khi: không làm sai chức năng tín hiệu nguyên bản; tầng công suất có dự phòng so với tải thực; nhiệt nằm trong giới hạn thiết kế; có phương án chống xung, ngược cực hoặc quá dòng phù hợp; connector chắc và đúng pin; chống ẩm/rung ở mức phù hợp vị trí lắp; và đặc biệt phải trải qua kiểm thử thực tế trên xe.

INVITAR tự phát triển mạch theo hướng không lấy “cắm được” làm tiêu chuẩn hoàn thành. Mạch chỉ thực sự sẵn sàng khi đã qua chuỗi kiểm tra chức năng và tình huống lỗi. Dưới đây là bảy tiêu chí nên áp dụng cho cả sản phẩm INVITAR lẫn bất kỳ module nào khác.

1. Nhận đúng tín hiệu mà không làm tải đường zin

Đây là tiêu chí đầu tiên vì mọi logic sau đó đều dựa vào tín hiệu đầu vào. Đường xi nhan trên xe hiện đại có thể được điều khiển trực tiếp, PWM hoặc được ECU/BCM giám sát. Nếu đầu vào module có trở kháng quá thấp hoặc mạch vô tình back-feed, dạng sóng và mức dòng trên đường zin có thể thay đổi.

Cách kiểm tra đúng là đo điện áp theo thời gian bằng máy hiện sóng ở các trạng thái xi nhan trái, phải, hazard và khi tắt. Nếu có PWM, cần biết tần số, duty và mức cao/thấp. Sau đó mới chọn mạch nhận tín hiệu phù hợp. Chỉ nhìn đồng hồ số thấy “khoảng 12 V” có thể bỏ sót bản chất tín hiệu.

2. Tầng công suất phải đủ tải và có dự phòng

Khi module điều khiển thêm một vùng LED, dòng tải đi qua transistor, MOSFET, relay, diode, connector và đường đồng PCB. Mỗi phần tử đều có giới hạn. Tầng công suất vì vậy phải được thiết kế từ dòng thực đo trên cụm đèn, không lấy dòng của một mẫu xe khác hoặc dòng “ước chừng” làm đầu vào.

Đối với bán dẫn, cần quan tâm điện áp chịu đựng, RDS(on), cách kích gate và vùng hoạt động an toàn. Đối với relay, cần quan tâm dòng tiếp điểm, loại tải, dòng cuộn hút, dập xung cuộn và tuổi thọ đóng cắt. Connector và dây dẫn cũng phải có margin tương ứng; một MOSFET 30 A không giúp ích nếu chân giắc chỉ phù hợp dòng thấp hơn nhiều.

3. Nhiệt độ phải được đo, không suy đoán

Nhiệt là nguyên nhân làm nhiều module “chạy được lúc mới lắp” nhưng xuống cấp sau thời gian dài. Với tải LED, dòng có thể không quá lớn nhưng chu kỳ xi nhan lặp lại liên tục, đặc biệt khi bật hazard. Nhiệt còn tăng khi module nằm sau tapi kín, gần nguồn nhiệt hoặc bị bọc keo cách nhiệt.

Kiểm tra nên thực hiện ở nhiệt độ môi trường thực tế, cho xi nhan/hazard chạy đủ lâu rồi đo trên linh kiện công suất, PCB, connector và vỏ. Cần quan sát cả sự tăng nhiệt theo thời gian chứ không chỉ sờ tay vài phút. Câu quảng cáo “mạch bán dẫn không nóng” không phải định luật vật lý; bán dẫn vẫn có tổn hao và nhiệt phụ thuộc dòng, điện trở dẫn và thiết kế tản nhiệt.

4. Có chiến lược bảo vệ xung điện, ngược cực và quá dòng

Hệ thống phụ 12 V trên ô tô không phải nguồn DC lý tưởng. Các tài liệu ứng dụng ô tô của Texas Instruments mô tả nhiều tình huống nguồn như load dump, cranking, xung âm và đảo cực; Analog Devices cũng trình bày ISO 7637-2 và ISO 16750-2 như các tham chiếu phổ biến cho môi trường điện trên xe. Một module aftermarket không nhất thiết tuyên bố đạt chuẩn ISO nếu chưa test chính thức, nhưng kỹ sư thiết kế vẫn nên dùng các hiện tượng đó để xây margin.

bảo vệ xung điện và ngược cực cho mạch xi nhan Limo Green — Môi trường điện ô tô có xung và trạng thái bất thường; module cần được thiết kế bảo vệ phù hợp.

Giải pháp cụ thể có thể dùng TVS, bảo vệ ngược cực, cầu chì, giới hạn dòng hoặc cơ chế ngắt khi quá nhiệt tùy kiến trúc. Điểm quan trọng là các phần tử bảo vệ phải được chọn theo năng lượng và điện áp thực tế. Gắn một diode TVS bất kỳ không đồng nghĩa đã “chống xung ô tô”.

5. Giắc zin phải đúng cả cơ khí lẫn điện

Giắc zin Limo Green đáng ưu tiên vì nó giúp giảm cắt nối, dễ lắp và dễ hoàn nguyên. Nhưng cần phân biệt “giắc cắm vừa” với “harness đúng thiết kế”. Bộ giắc tốt phải đúng pinout, không tráo chân, chân terminal kẹp chắc, không tụt khi kéo nhẹ, dây có tiết diện phù hợp và có chống kéo ở đoạn vào module.

Một lỗi nguy hiểm là dùng connector giống hình nhưng terminal kém chất lượng, điện trở tiếp xúc tăng theo thời gian. Điểm tiếp xúc nóng lên có thể làm biến dạng nhựa connector trước khi linh kiện công suất trên PCB kịp nóng. Vì vậy QC connector là một phần của QC mạch, không phải phụ kiện phụ.

6. Chống ẩm, chống rung và vị trí lắp phải được tính cùng nhau

Không phải module nào cũng cần đổ keo kín hoàn toàn. Mức bảo vệ cần phù hợp vị trí lắp. Nếu module nằm trong khoang khô, yêu cầu khác với vị trí có nguy cơ nước rửa xe hoặc ngưng tụ. Đổ keo giúp chống ẩm và cố định linh kiện nhưng đồng thời có thể giữ nhiệt, gây khó sửa chữa và tạo ứng suất nếu vật liệu không phù hợp.

Thiết kế tốt cần quan tâm đường nước, đầu dây hướng xuống, khoảng hở connector, cách cố định module và chống rung của linh kiện nặng. Nếu công bố IP65/IP67 hay một chuẩn cụ thể, nên có test hoặc chứng cứ tương ứng; INVITAR không nên dùng một con số IP như khẩu hiệu khi chưa kiểm chứng.

7. Fail-safe: module lỗi thì đèn zin phải ra sao?

Đây là tiêu chí quan trọng nhất nhưng ít được quảng cáo. Với chức năng báo rẽ, một lỗi phụ kiện không nên biến thành mất tín hiệu nguyên bản. Kiến trúc nên được xem xét theo hướng fail-safe: nếu nguồn module mất, MCU treo, transistor chập/hở hoặc connector lỏng, trạng thái của xi nhan zin có còn nhận biết được không?

Không phải mọi thiết kế đều có cùng phương án. Có thể dùng đường bypass, logic ưu tiên, cầu chì nhánh riêng hoặc kiến trúc chỉ “đọc” tín hiệu zin rồi cấp tải từ nguồn độc lập. Mục tiêu là tránh phụ kiện trở thành một điểm lỗi duy nhất làm mất chức năng báo hiệu gốc.

Quy trình test mạch xi nhan Limo Green trước khi bàn giao

Kiểm thử phải mô phỏng cách người dùng thật vận hành xe. INVITAR có thể chuẩn hóa một checklist để garage thực hiện giống nhau ở mọi xe: bật trái/phải nhiều chu kỳ; hazard kéo dài; kết hợp demi; đạp phanh khi xi nhan; bật/tắt xe; khóa/mở khóa; kiểm tra sau khi xe sleep/wake; quan sát báo lỗi; kiểm tra nhiệt connector và module.

checklist test mạch xi nhan Limo Green sau khi lắp — Kiểm tra đủ xi nhan, hazard, demi, phanh, power-cycle, báo lỗi và nhiệt trước khi bàn giao xe.

Với phiên bản xe hoặc firmware mới, nên coi đó là một cấu hình cần xác minh lại. Không nên suy luận rằng “cùng tên Limo Green” thì tín hiệu và pinout chắc chắn không thay đổi trong suốt vòng đời sản phẩm.

“Không báo lỗi BCM” nên được hiểu thế nào?

Một mạch xi nhan Limo Green không báo lỗi chỉ nên được mô tả như vậy trong phạm vi đã test. BCM có thể giám sát tải theo nhiều cách: dòng, điện áp, chẩn đoán khi bật/tắt hoặc thông qua thông tin mạng nội bộ. Nếu module chỉ đọc tín hiệu với trở kháng cao và cấp tải mở rộng bằng nguồn riêng, rủi ro can thiệp vào đường zin thường thấp hơn phương án kéo thêm tải trực tiếp; nhưng vẫn cần đo thực tế.

Vì vậy, tiêu chuẩn truyền thông của INVITAR nên là “đã kiểm thử trên cấu hình X/Y” thay vì “100% mọi xe không lỗi”. Cách viết này vừa chính xác kỹ thuật vừa tạo niềm tin tốt hơn cho garage chuyên nghiệp.

Mở rộng xi nhan có ảnh hưởng bảo hành hoặc đăng kiểm không?

Không nên đưa ra bảo đảm chung rằng mọi kiểu lắp đều “không ảnh hưởng bảo hành” hay “đăng kiểm chắc chắn qua”. Chính sách bảo hành phụ thuộc nguyên nhân hư hỏng và điều khoản của hãng; quy định kiểm định có thể thay đổi và việc đánh giá còn phụ thuộc tình trạng hệ thống báo hiệu thực tế. Giải pháp cắm giắc, hoàn nguyên được và không thay đổi kết cấu là hướng ít xâm lấn hơn, nhưng không thay thế kết luận của hãng hoặc đơn vị kiểm định.

Checklist chọn mạch an toàn cho garage

Hạng mục	Câu hỏi bắt buộc	Hồ sơ nên có
Tín hiệu	Đã đo dạng sóng trên xe chưa?	Ảnh scope / sơ đồ pin
Tải	Dòng thực và margin công suất?	Bảng đo dòng
Nhiệt	Hazard lâu nhất test bao lâu?	Ảnh nhiệt / nhiệt kế
Connector	Terminal và pinout đã QC?	Checklist continuity
Fail-safe	Rút module thì xi nhan zin thế nào?	Kịch bản lỗi
Tương thích	Đã test đúng đời/phần mềm?	Danh sách cấu hình

FAQ

Mở rộng xi nhan Limo Green có làm cháy đèn không?

Một module thiết kế và lắp đúng không nên gây quá tải cụm đèn. Rủi ro tăng nếu cấp sai điện áp, kéo quá dòng, back-feed hoặc connector tiếp xúc kém. Cần đo tải trước khi thiết kế.

Mạch bán dẫn có không sinh nhiệt?

Không. Mọi linh kiện dẫn dòng đều có tổn hao. MOSFET có thể rất mát nếu RDS(on) thấp và tải nhỏ, nhưng vẫn phải đo nhiệt thay vì suy đoán.

Có cần cầu chì riêng cho module không?

Tùy kiến trúc nguồn và dòng tải. Nếu module có nhánh cấp nguồn riêng, bảo vệ nhánh bằng cầu chì hoặc cơ chế giới hạn dòng phù hợp là một phương án nên cân nhắc.

Giắc zin có nghĩa là không ảnh hưởng hệ thống điện?

Không hoàn toàn. Giắc zin giúp giảm cắt nối nhưng mạch phía sau vẫn phải đúng pinout, tải và logic.

Làm sao biết module có back-feed?

Dùng đồng hồ/máy hiện sóng kiểm tra điện áp trên đường tín hiệu ở cả trạng thái module có nguồn và mất nguồn, đồng thời thử các trạng thái chồng lệnh.

Kết luận

Nếu hỏi mở rộng xi nhan Limo Green có an toàn không, câu trả lời đúng là: có thể an toàn khi module được thiết kế, bảo vệ, lắp và kiểm thử như một thiết bị điện ô tô. Bảy tiêu chí gồm tín hiệu, tải, nhiệt, bảo vệ nguồn, connector, môi trường và fail-safe giúp loại bỏ phần lớn rủi ro ngay từ giai đoạn phát triển.

Đọc thêm mạch chuyển xi nhan Limo Green là gì và so sánh bán dẫn với relay. Garage cần trao đổi về mạch INVITAR có thể liên hệ INVITAR để xác minh đúng phiên bản xe trước khi triển khai.

Nguồn tham khảo: VinFast; Texas Instruments TIDA-01167 và tài liệu load-dump/cranking; Analog Devices về ISO 7637-2/ISO 16750-2. Bài viết dùng các nguồn này để giải thích môi trường điện ô tô, không tuyên bố mạch INVITAR đã đạt một tiêu chuẩn thử nghiệm cụ thể nếu chưa có báo cáo test.

Tiếp tục đọc

Bài viết cũ hơn
